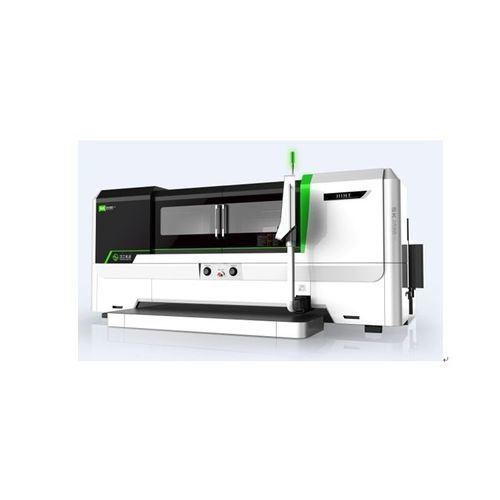

ボールねじ用研削機 SK series

CNC5軸

この機械は主にウィットワースとアクメねじとボールねじを精密に研削するために使用されます。 NCシステム構成 1、SIEMENS 828D CNCシステムを搭載し、3つの同期軸を含む5つのプログラマブル軸で制御されます。 2、プログラマブル軸数 Z軸：テーブル前後移動 (格子目盛付) フルクローズループ X軸砥石台クロスフィード C軸ワークスピンドルの回転 (角度エンコーダ付)フルクローズ V軸：ドレッサスライダ上下送り W軸：ドレッサスライダ水平送り 上記NC軸のうち、C軸とZ軸は連動して糸運動を行います。ホイールドレッシングは成形ダイヤモンドローラーで行います。 作業精度 1、ボールねじ:P2 GB/T17587.3-1998 (ISO3408-3:2006), 動的状態で測定。 2、アクメねじ：P6 (JB2886-1992) 技術特性 1、静圧軸受に支持された後輪スピンドルを採用し、ワーク表面が大幅に改善されます。 2、ワークヘッド構造の最適化により、主軸回転速度を2倍にし、機械効率を大幅に向上。 3、最適化されたCNC砥石ドレッサは、研削砥石を様々な要求プロファイルにドレスすることができます。 4、オイルチラー、高流量、強力な冷却システム、二重フィルターシステムにより、研削工程における温度の影響を最小限に抑えます。 5、インテリジェントな研削ソフトウェアにより、人とコンピュータのインタラクティブな会話で、砥石ドレッシングと研削は、利便性と精度で操作することができます。
