加工用部品研削機 SK7732×25TP
CNC6 軸高速

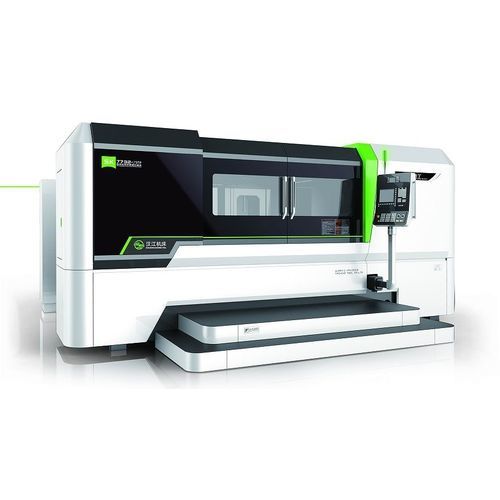

加工用部品研削機 - SK7732×25TP - Hanjiang Machine Tool Co., Ltd - CNC / 6 軸 / 高速
加工用部品研削機 - SK7732×25TP - Hanjiang Machine Tool Co., Ltd - CNC / 6 軸 / 高速
加工用部品研削機 - SK7732×25TP - Hanjiang Machine Tool Co., Ltd - CNC / 6 軸 / 高速 - 画像 - 2
お気に入りに追加する
商品比較に追加する


特徴

応用
加工用部品
制御タイプ
CNC
軸数
6 軸
その他の特徴
高速
軸間距離

2,500 mm
(98 in)

詳細

この機械は主に平面とテーパーの包囲されたトロイダルウォームを研削するために使用されます。 NCシステム構成 プログラム可能な軸は以下の通りです。 X軸:砥石台のクロスフィード、砥石目盛フルクローズ Y軸:研削アタッチメントの高速調整(砥石目盛フルクローズ Z軸:テーブル長手方向移動(グレーチングスケール全閉 A軸:フル・クローズド・ループの角度エンコーダによるヘリックス角度の調整 軸B:ホイールヘッドの旋回、フル・クローズド・ループの角度エンコーダ付き 軸C:C軸:ワークスピンドルの回転(フルCNC角度エンコーダ付き ウォームの逃げ面研削は、X、Z、B、Cの各軸の同期動作によって行うことができます。 加工精度 エンベロープトロイダルウォームの精度は5級。 技術的特徴 1、仮想中心距離の原理を応用し、パラメータ設定により中心距離と基準円の調整が可能。 2、1回のセットアップで2つのフランクを研磨することができる。 3、すべての調整はサーボ軸で行われるため、迅速、正確、簡単。 4、ターンテーブルのサーボ軸も螺旋角度の調整軸もトルクモーターで直接駆動されるので、精密で長寿命です。 5、永久磁石モーターを内蔵した強力な砥石軸と、振動の少ない精密な砥石バランスにより、優れた表面品質が得られます。 6、アライニングプローブにより、トロイダルウォームの中心面における軸方向位置が自動的に決定される。

---
