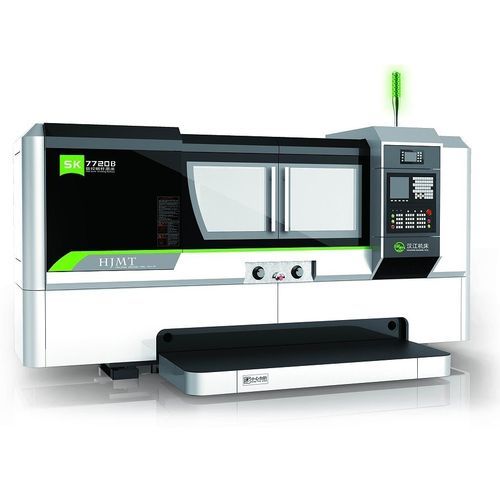

円筒研削機 SK7720B

CNC6 軸ダイレクトドライブ

本機は、各種円筒ウォーム（ZA、ZN、ZI、ZK、ZC1）の研削に使用され、台形ねじの研削にも使用できます。 NCシステム構成 プログラム可能軸数：6軸 Z軸：テーブル前後移動 (格子目盛付)フルクローズ X軸：ホイールヘッドクロスフィード (格子目盛付)フル・クローズループ C軸ワークスピンドルの回転 (角度エンコーダ付き) フルクローズドループ A軸：ヘリックス角度旋回 (角度エンコーダ付き) フルクローズループ V軸：ドレッサースライダー上下送り W軸：ドレッサスライダ水平送り 加工精度 円筒ウォーム ねじ開始=1-2 のとき、正確さは等級 4 まであります; 糸 start≥3 の正確さは等級 5 まであります（GB 標準によって）。 台形ねじ：精度は6級（GB規格）。 技術特性 1、ダブルダイヤモンドディスクで、砥石は、必要なスレッドプロファイルに服を着せられます。 2、砥石スピンドルは高出力内蔵永久磁石同期モータ（PMSM）によって直接駆動され、高出力と低振動を得る。 3、螺旋角度の調整は自動的に行われ、ロックされます。 4、2枚のダイヤモンドディスクはACサーボモーターで駆動され、一定速度と低振動を確保する。 5、手動アライメント装置付きで、プレカットスレッドにマッチし、バッチ生産に適しています。 6、ダイナミックバランシングシステムとオンライン自動整列装置は、ユーザーのオプションで提供することができます。 7、作業環境を改善するために、全閉カバーとオイルミストエクストラクターが付属しています。
