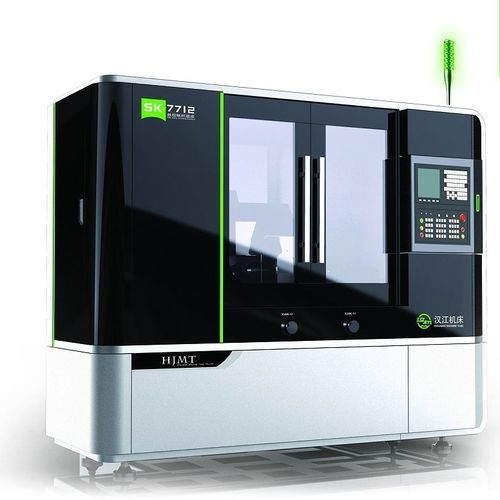

円筒研削機 SK7712

加工用部品CNC4軸

本機は、各種円筒ウォーム（ZA、ZN、ZI、ZK、ZC1プロファイル）の研削に使用されます。 NCシステム構成 プログラム可能軸数：4軸 Z軸：テーブル前後移動 (格子目盛付) フルクローズループ X軸ホイールヘッドクロスフィード (格子目盛付) フル・クローズループ C軸ワークスピンドルの回転 (角度エンコーダ付き) フルクローズドループ A軸：螺旋角度旋回 (角度エンコーダ付き) フルクローズループ 作業精度 円筒ウォームの加工精度（GB）：1． 1、ネジ開始=1-2 グレード4の場合 2、スレッドスタート≧3の場合 5級 技術的特徴 1、ダイヤモンドディスクを使用し、砥石を必要なネジ山形状にドレスします。 2、ホイールスピンドルは、内蔵の永久磁石同期モータ（PMSM）によって直接駆動され、高電力と低振動を特色にした。 3、螺旋角度の調整は、機械ソフトプログラムによって自動的に行われ、ロックされます。 4、ダイヤモンドディスクはACサーボモーターで駆動され、一定速度と低振動を確保する。 5、セミオートダイナミックバランシングシステムにより、スタティックバランスを必要とせず、新しいホイールを交換するのに便利です。 6、オフラインでプレカットワークに合わせる手動アライメント装置があり、バッチ生産に適しています。 7、オプションアクセサリーとして、オンラインアライメント装置と自動ローディング機構が利用可能です。 8、作業環境を改善するため、全閉ハウジングとオイルミスト抽出器を装備。
