電子計量モジュール HI 1769-WS series

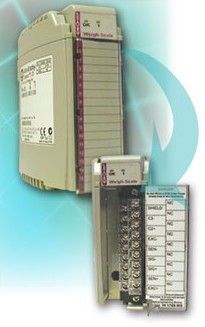

ハーディ・インスツルメンツ・HI 1769-WS は、アレン・ブラッドリー・マイクロロジックス® 1500およびコンパクトロジックス® コントローラと組み合わせて使用するためのシングルチャネルPLCスタイル計量モジュールです。 HI 1769-WS は、ひずみゲージのロードセンサまたはロードセルから重量および診断データを読み取り、条件を設定し、I/Oシャーシバックプレーン経由でMicroLogix® 1500またはCompactLogix® プロセッサに通信します。 HI 1769-WSモジュールは、PLCへの有線通信リンクを備えた外部スタンドアロンスケール計測器を必要としないため、設置コストを削減します。 HI 1769-WS は、0 ～ 15mV の差動信号範囲で800 万個以上の分解能で、重量信号を毎秒 100 回デジタル化します。 次に、選択可能なグロス、ネット、タレおよび/または診断データをプロセッサに送信します。 この高分解能により、モジュールは大きな死荷重や負荷センサの過大なサイジングに耐えながら、高いレベルの有効分解能を維持できます。 このモジュールは5ボルトのDC 励起を供給し、最大 4つの350オームのロードセンサまたは1つのスケールに関連するロードセルを駆動します。 外部電源を備えた追加のロードセルをサポートします。
