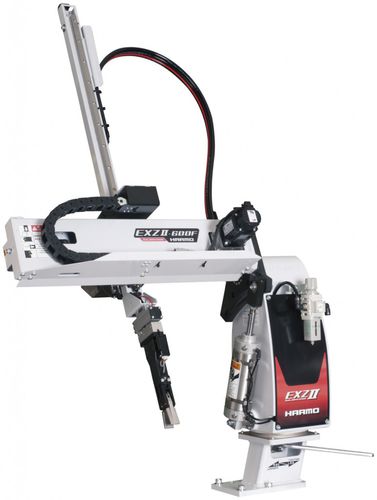

直角座標式ロボット EXZⅡ-600/800

3軸ピックアンドプレース射出成形機用

NEW! 2軸サーボ駆動スイングタイプロボット ●本体デザインを刷新。高剛性の本体ボディに制御部（電装／エアバルブ）を収納し、 　外部環境からの影響を受けにくいレイアウトになっています。 　ボディの剛性は45％アップ。（旧EXZ-600 比） ●金型交換時のラチェット位置を操作しやすい位置に移動し、1 アクション機構を 　採用することにより、段取り時間の短縮を実現。 ●姿勢部に配線内臓式を採用し、配線の接触や断線リスクを解消。 ●回転部重量（Z 軸とY 軸）を約15％軽量化し、回転シリンダのボア径をφ50からφ63に強化。 　1.6 倍の推力と軽量化により回転動作の安定性向上。 ●Z 軸とY 軸にサーボモータを採用したことにより、 　①取出しタイムを35％短縮 　（参考　旧EXZ-600：対比35%　EXⅢ：対比45%） 　②内部金型メモリから、ティーチングデータの読み込みが可能。 　　金型交換時のストロークが不要となり、作業効率が向上します。（ティーチング後、50 型） ●配線・配管保護のために前後軸にプラチェーンを採用。スムーズな動きで見た目もすっきり。 ●上下・前後軸にリニアガイドを採用。ブレがなくスピーディーな動作を可能にしました。 ●リニアガイド下にグリス垂れ防止ガイドを装備。 電装　HRS-700 ●手になじみやすく、コンパクトな樹脂製ペンダント。 ●3.5インチ　カラーLCD 採用により視認性を向上。 ●2ヶ国語（日・英）の切替が可能。 ●メモリバックアップ電池レス。データはEEPROMで保持。 ●金型メモリ50 型対応。 ●一行ガイダンスを設け簡易的なHELPを表示します。 ●設定系/ 操作系を解り易く配置させ最小限のキースイッチで操作性を向上。
