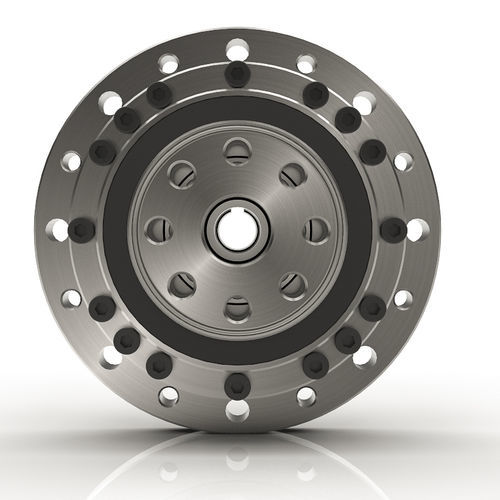

波動歯車減速機 CSG-2UH
5 - 10 Nm10 - 20 Nm20 - 50 Nm

波動歯車減速機 - CSG-2UH - Harmonic Drive LLC - 5 - 10 Nm / 10 - 20 Nm / 20 - 50 Nm
波動歯車減速機 - CSG-2UH - Harmonic Drive LLC - 5 - 10 Nm / 10 - 20 Nm / 20 - 50 Nm
波動歯車減速機 - CSG-2UH - Harmonic Drive LLC - 5 - 10 Nm / 10 - 20 Nm / 20 - 50 Nm - 画像 - 2
波動歯車減速機 - CSG-2UH - Harmonic Drive LLC - 5 - 10 Nm / 10 - 20 Nm / 20 - 50 Nm - 画像 - 3
波動歯車減速機 - CSG-2UH - Harmonic Drive LLC - 5 - 10 Nm / 10 - 20 Nm / 20 - 50 Nm - 画像 - 4
波動歯車減速機 - CSG-2UH - Harmonic Drive LLC - 5 - 10 Nm / 10 - 20 Nm / 20 - 50 Nm - 画像 - 5
波動歯車減速機 - CSG-2UH - Harmonic Drive LLC - 5 - 10 Nm / 10 - 20 Nm / 20 - 50 Nm - 画像 - 6
お気に入りに追加する
商品比較に追加する


特徴

タイプ
波動
トルク
5 - 10 Nm, 10 - 20 Nm, 20 - 50 Nm, 100 - 200 Nm, 50 - 100 Nm, 200 - 500 Nm, 2 - 5 kNm, 1 - 2 kNm, 500 - 1000 Nm, 5 - 10 kNm
構造の特徴
コンパクト
性能
高効率, 精密, ハイトルク, ゼロバックラッシュ
応用
業務用, ロボット用, 医療用途, 自動装置用
回転速度

1,900 rpm, 2,200 rpm, 3,000 rpm, 3,500 rpm
(11,938.05 rad.min-1, 13,823.01 rad.min-1, 18,849.56 rad.min-1, 21,991.15 rad.min-1)

-Not Tr-

50 unit, 80 unit, 100 unit, 120 unit, 160 unit

詳細

CSG-2UHは、精密クロスローラー出力ベアリングとフランジを組み合わせた高トルクハウズドコンポーネントギアセットです。非常にコンパクトで、堅牢で使いやすいギアヘッドソリューションです。CSG-2UHは、レシオ30:1～160:1の10サイズがあります。高トルクを必要としない用途には、CSF-2UH標準トルクギアヘッドが最適です。また、重量が重要な要素であるアプリケーション用に、軽量バージョンCSG-2UH-LWもあります。 主な特徴 ゼロバックラッシ ピークトルク：23Nm～3419Nm 精度 <1 arc-min 減速比30:1～160:1 高いねじり剛性 高効率 スムーズな動作 堅牢なクロスローラー出力ベアリング 負荷を直接取り付けるための出力フランジ

---

これは自動翻訳です  (英語の原文を読む)
