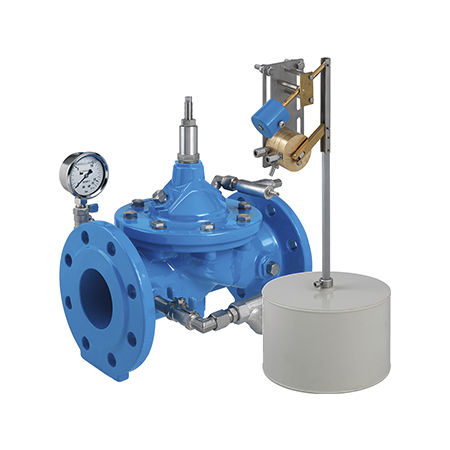

ダイヤフラム式バルブ 1600 series
油圧操作フロート式レベル調整用

ダイヤフラム式バルブ
ダイヤフラム式バルブ
ダイヤフラム式バルブ
ダイヤフラム式バルブ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
ダイヤフラム式
作動
油圧操作, フロート式
機能
レベル調整用
使用流体
ボディー
フランジ取り付け
呼び径

最大: 300 mm
(11.811 in)

最少: 40 mm
(1.575 in)

圧力

10 bar, 16 bar, 25 bar
(145 psi, 232.1 psi, 362.6 psi)

温度

40 °C
(104 °F)

詳細

メインバルブは油圧作動式ダイヤフラムバルブである。作業エネルギーは固有の媒体です。 ほとんどのバルブタイプは、外来エネルギーなしで純粋に油圧作動します。 用途 飲料水システムでの使用(その他の媒体についてはご相談ください) 貯水池または砕圧シャフト内のレベルコントロール 均圧水槽のレベルコントロール 動作モード フロート保護付き開閉弁は、フロート電磁弁とフロートバルブにより、貯水槽の流入水を機械的/油圧的に調整します。圧力の急上昇を防ぐため、絞り逆流防止弁により閉止速度を調整することができます。 流入圧力が1.5バール未満、4バール以上の場合、協議が保たれます。 製品情報 バルブの寸法を計算するには、以下の情報を参照してください: 最大及び最小入口圧力(静圧及び動圧比) リザーバーの既存のカウンタープレッシャー 必要流量 使用可能なラインの直径と長さ バルブの構造(ストレートまたはアングル設計) 最小水位と最大水位(標準では 100~900mm の間でストッパーを使用して調整可能。) 計算根拠、圧力損失に関する情報、バルブの特性値については、E 章の最後を参照してください。

---
