容量型ひずみゲージ VY series

ロゼットタイプ応力解析用フルデッキ

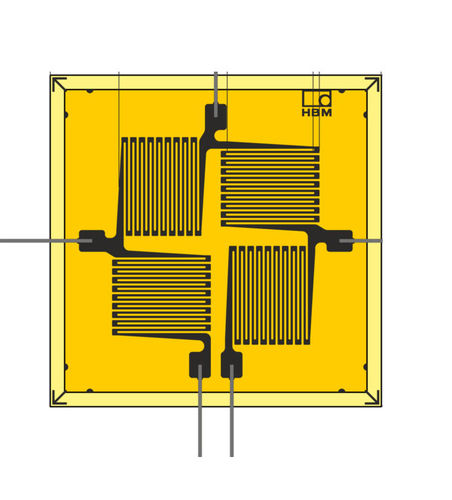

引張/圧縮棒およびねじり棒の測定用およびせん断応力測定用の4つの測定グリッドを備えた VY Full Bridgeひずみゲージ（SG）には、4つの測定グリッドがあり、それぞれが90°の角度で次の方向にオフセットされるように配置されています。 フルブリッジSGの典型的なアプリケーションには、引張/圧縮棒およびねじり棒の測定や、せん断ビームで発生するせん断応力の決定が含まれます。 タイプVY1（0°/90°Tフルブリッジ）およびVY4（せん断/ねじりフルブリッジ）では、さまざまな形状およびサイズのひずみゲージ（SG）を提供しています。各タイプには、次の材料に適合した温度応答があります。 フェライト鋼（10.8 ppm/K; 6.0 ppm/°F）、温度マッチングコード：1アルミニウム (23 ppm/K、12.8 ppm/°F)、温度マッチングコード:3 オーステナイト鋼 (16 ppm/K、8.9 ppm/°F)、温度マッチングコード:5 シリカ/コンポジット (0,5 ppm/K、0.3 ppm/°F)、温度マッチングコード:6 チタン、グレー鋳鉄 (9 ppm/K、5.0 ppm/°F)、温度マッチングコード:7 プラスチック (65ppm/K; 36.1 ppm/°F); 温度マッチングコード:8 モリブデン (5.4 ppm/K; 3.0 ppm/°F); 温度マッチングコード:9 プレースホルダ「x」の代わりに温度マッチングコードを挿入して、必要なひずみゲージの注文番号を取得します。 # 記号が付いたひずみゲージは、アルミニウム、フェライト、オーステナイト鋼にのみ対応しています。
