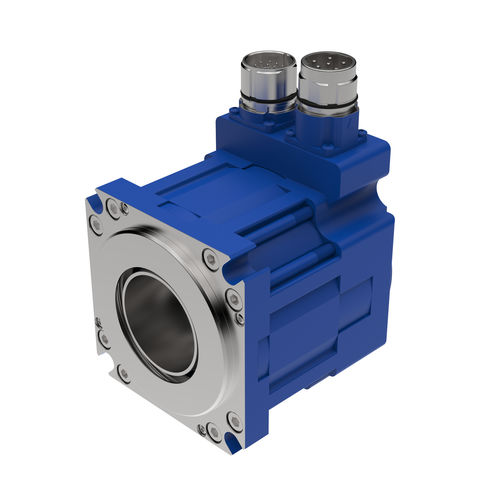

ACサーボ モーター ICM 09N

400V230VIP65

カップリング一体型の技術により、サーボモーターをさらにコンパクトに設置することができます。カップリングはローターシャフトの内側に配置され、取り付けが非常に短くなります。 - ICM 09Nの定格回転数は3000rpm、定格トルクは3.6Nm、長さは87.3mmです。 - 重量はわずか3.0 kgです。 - レゾルバ、ハイパーフェイス、EnDatプロトコル、および多数のドライブ互換ドライブピンアウト。 - モーターはブレーキ付きでもブレーキなしでも供給可能です。 - IP 65が標準ですが、IP 67の注文も可能です。 - カップリング一体型の技術により、サーボモータをよりコンパクトに設置することができます。 - 詳細はICM 09Nのデータシートをご参照ください。 ICM 09N 製品データ： - 定格回転数 [rpm］3000 - 低速トルク [Nm］ 5.2 - 定格トルク [Nm］ 3.6 - ピークトルク［Nm］ 16.4 - 定格電流 [A］ 3.8 - 長さ* [mm]：87.3 - フランジサイズ[mm]：92 - 質量** [kg］ 3.0 - 慣性 [kgcm^2]： 5.5 * トランスデューサー、ブレーキなし ** レゾルバフィードバックシステム付 カップリング 現在2種類のカップリングがあり、いずれも金属ベローズを使用している。ベローズの長さは2種類あり、それぞれ0.2mmと0.3mmの振れに対応している。どちらの長さも、剛性は約9 kNm/radです。 CBEモデルはエキスパンディングシャフトを使用しています。 拡径シャフトの標準直径は16f7です。 CBCモデルは、1本のスクリューで機械シャフトをクランプします。ICM09はø5～ø20mm、ICM14はø25mmまでのシャフトに対応します。
