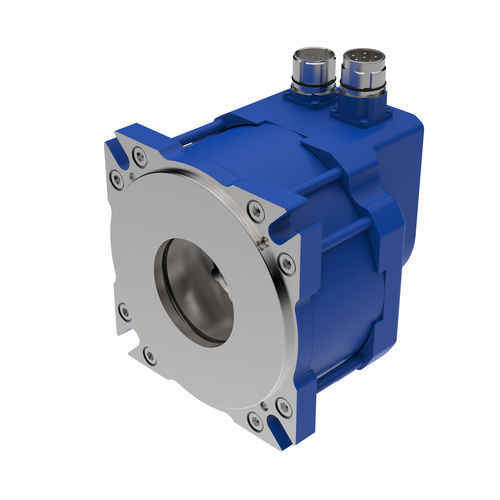

ACサーボ モーター ICM 14J

400V230VIP65

カップリング一体型の技術により、サーボモーターをよりコンパクトに設置することができます。カップリングはローターシャフトの内側に配置され、取り付けが非常に短くなります。 - 好評のICM 09Jの大型バージョンICM 14Jは、定格回転数3000rpm、定格トルク7.0N・m、長さ80.9mm。 - 重量は6.0 kgです。 - レゾルバ、ハイパーフェイス、EnDatプロトコル、多数のドライブ互換ドライブピンアウト。 - モーターはブレーキ付きとブレーキなしがあります。 - IP 65が標準ですが、IP 67のご注文も可能です。 - カップリング一体型の技術により、サーボモータをよりコンパクトに設置することができます。 - 詳細は ICM 14J のデータシートをご参照ください。 内蔵カップリングモータ, ICM 14J 製品データ： - 定格回転数 [rpm］3000 - 低速トルク [Nm］ 10.0 - 定格トルク[Nm]：7.0 - ピークトルク［Nm］：22.5 - 定格電流［A］ 5.3 - 長さ* [mm]: 80.9 - フランジサイズ [mm]：140 - 質量** [kg]: 6.0 - 慣性 [kgcm^2]： 13.3 * トランスデューサー、ブレーキなし ** レゾルバフィードバックシステム付 カップリング 現在2種類のカップリングがあり、いずれも金属ベローズを使用している。ベローズの長さは2種類あり、それぞれ0.2mmと0.3mmの振れに対応している。どちらの長さも、剛性は約9 kNm/radです。 CBEモデルはエキスパンディングシャフトを使用しています。 拡径シャフトの標準直径は16f7です。 CBCモデルは、1本のスクリューで機械シャフトをクランプします。ICM09はø5～ø20mm、ICM14はø25mmまでのシャフトに対応します。
