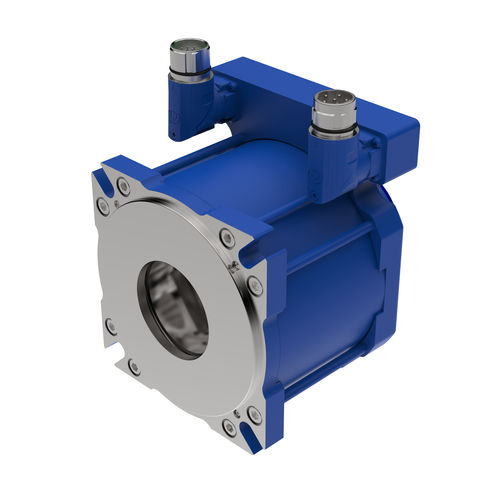

ACサーボ モーター ICM 14N

400V230VIP65

カップリング一体型の技術により、サーボモーターをさらにコンパクトに設置することができます。カップリングはローターシャフトの内側に配置され、取り付けが非常に短くなります。 - 当社最大の最も強力な内部カップリング・モーターICM 14Nは、定格回転数3000 rpm、定格トルク10.0 Nm、長さ114.1 mm。 - 重量は10 kgです。 - レゾルバ、ハイパーフェイス、EnDatプロトコル、多数のドライブ互換ドライブピンアウト。 - モーターはブレーキ付きとブレーキなしがあります。 - IP 65が標準ですが、IP 67のご注文も可能です。 - カップリング一体型の技術により、サーボモータをよりコンパクトに設置することができます。 - 詳細はICM14Nのデータシートをご参照ください。 ICM 14N 製品データ： - 定格回転数 [rpm］3000 - 低速トルク [Nm］ 18.0 - 定格トルク [Nm］ 10.0 - ピークトルク［Nm］45 - 定格電流 [A]：7.7 - 長さ* [mm]： 114.1 - フランジサイズ [mm]：140 - 質量** [kg］ 10.0 - 慣性 [kgcm^2]： 32.6 * トランスデューサー、ブレーキなし ** レゾルバフィードバックシステム付 カップリング 現在2種類のカップリングがあり、いずれも金属ベローズを使用している。ベローズの長さは2種類あり、それぞれ0.2mmと0.3mmの振れに対応している。どちらの長さも、剛性は約9 kNm/radです。 CBEモデルはエキスパンディングシャフトを使用しています。 拡径シャフトの標準直径は16f7です。 CBCモデルは、1本のスクリューで機械シャフトをクランプします。ICM09はø5～ø20mm、ICM14はø25mmまでのシャフトに対応します。
