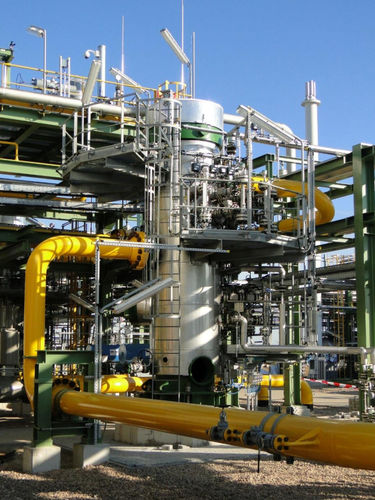

HEATエネルギーダスト/液体セパレータHSNP-PCは、固体および液体の汚染物質からガスを効率的に洗浄するための垂直2段式セパレータです。ヒートエナジーセパレーターHSNP-PCは、ガス流が時折液体を運ぶことが予想される場合に使用されます。HEATエネルギーセパレーターHSNP-PCは、圧力損失を最小限に抑え、不純物を確実に分離します。
第一段はバッフルプレートで液体と粗粒子を分離します。その後、ガスはHFE-ZC型HEATエネルギーフィルター/コアレッセサーカートリッジを通過し、超微細な固体および液体の汚染物質も除去します。両ステージには、運転要件に応じて設計された貯蔵ドラムが装備されています。HSNPPCは、内部点検やコアレサーカートリッジの交換を簡単かつ迅速に行うために、通常SVZまたはSVSタイプのHEATエネルギー・クイック・オープニング・クローザーを装備しています。
HSNPPCは、一般に認められた規格とお客様の仕様に従って製造されています。AD 2000、EN 13445またはASME Sect.VIII - Div 1 (U-Stampなし)に準拠した標準バージョンです。EU内の設置場所については、圧力機器指令2014/68/EUが適用されます。ご要望に応じて、NACE MR0175またはISO 15156に準拠したサワーガスサービスも可能です。
内部構造
標準仕様では、バッフル板やガイド板などの内部部品はすべて炭素鋼製です。ご要望によりステンレス製も可能です。HFE-ZC型フィルター/コアレッサー複合エレメントは2段式です。
予備ろ過は、含浸セルロースのプリーツスターによって行われます。第2段は、含浸ガラス繊維の数層から成るコアレッサー部分です。
---
