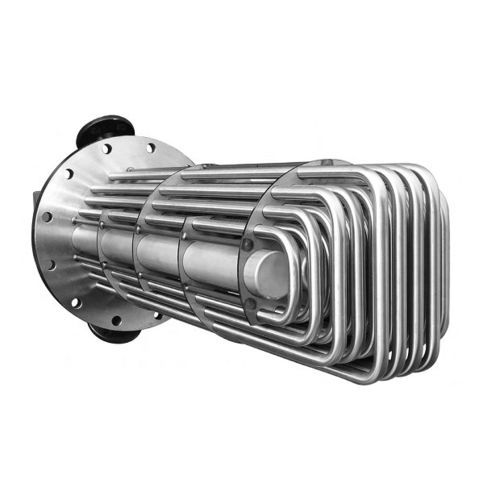

管状熱交換器

液体/液体ステンレススチール製耐腐食性

複合熱交換器は、管状熱交換器と電気加熱の利点を組み合わせたものです。加熱流体がまだ利用できない場合（重油焚きボイラーなど）、電気的予熱が行われる。管状加熱面は、一方の媒体の熱エネルギーを他方の媒体に伝達する。関係する流体は主に液体であるが、気体であることもある。流体の種類と特性、圧力、温度、およびプロセスで必要とされる動作点が、設計にとって重要です。 複合熱交換器の一方の流体はエネルギーを放散し、このエネルギーはパイプ壁を通してもう一方の流体に伝達される。それぞれの流体には固有の特性があるため、一般的な条件に合わせて設計することが重要です。 複合熱交換器は、主に重油貯蔵タンクの加熱に使用される。もちろん、管状熱交換器や電気式フロー型ヒーターに使用できるすべての流体に使用できる。 I.水 飲料水、水の硬度による最大表面負荷 4 - 6 W/cm² 循環水および/または暖房水、最大表面負荷 約 10 W/cm² 循環水および/または暖房水、最大表面負荷 約10 W/cm² 軟水。 軟水； 塩化物含有量の最大許容値を守り、最大表面荷重は約19.0 W/cm² です。 超純水；この場合、表面品質を規定した低ポケットまたはポケットなし設計がほとんどの場合に有効です。 完全脱塩水；ここでは非鉄重金属を使用すべきでない。 II.オイル 重油、低温状態では汲み上げ不可、品質により最大表面荷重は1～2W/cm²。 油圧オイル, 最大表面荷重 約0.6 - 1.2 W/cm².
