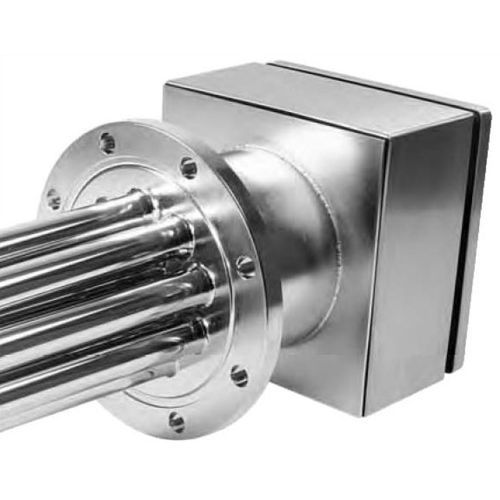

電気式フランジヒーターは、流動または滞留している液体または気体流体を効率的に加熱するために設計されています。設計は、流体の種類や特性、圧力、温度などの一般的な条件や、プロセスで必要な動作ポイントに基づいて行われます。
電気式フロー型ヒーターは、ヒーターロッドの電気エネルギーを熱エネルギーに変換し、流体を直接加熱します。その後、熱エネルギーは加熱ロッドから流体へと伝達されます。流体にはそれぞれ固有の特性があるため、一般的な条件に合わせて設計することが重要です。
例えば、これらの流体は電気フランジヒーターで加熱される:
I.水
飲料水、水の硬度による最大表面負荷 4 - 6 W/cm² 循環水および/または暖房水、最大表面負荷 約 10 W/cm²
循環水および/または暖房水、最大表面負荷 約10 W/cm² 軟水。
軟水; 塩化物含有量の最大許容値を守り、最大表面荷重は約19.0 W/cm² です。
超純水;この場合、表面品質を規定した低ポケットまたはポケットなし設計がほとんどの場合に有効です。
完全脱塩水;ここでは非鉄重金属を使用すべきでない。
II.オイル
重油、低温状態では汲み上げ不可、品質により最大表面荷重は1~2W/cm²。
油圧オイル、最大表面荷重約0.6~1.2W/cm²。
潤滑油、蒸気タービン油, 最大表面荷重 約 1 W/cm².
絶縁油, 最大表面荷重 約0.3 - 0.6 W/cm².
伝熱オイル、DIN 4754に準拠した膜温度計算が必要、最大表面荷重 約10 W/cm²(流速とオイルによる
---
