ウォーム歯車

螺旋フランジ取り付けポリアセタール（POM）

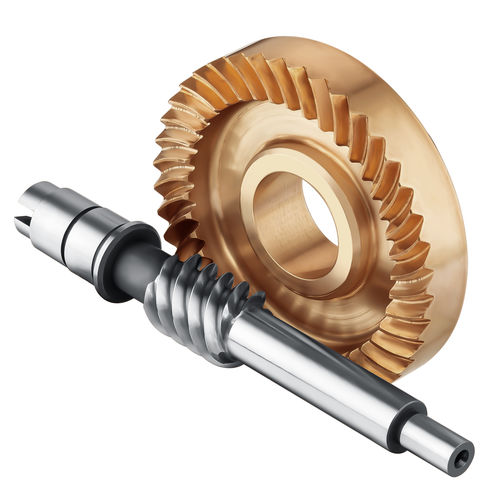

スピロイドギアのペア スピロイドギアのペアは、非交差、非平行軸で動作します。それは幾分ウォームに似ている先細りのピニオンを含みます。スパイロイドギヤは長さ方向に曲がった歯が付いている表面ギヤである; 歯は螺旋形の角度のようであるが、本当の螺旋形ではない。図は，スパイロイドギアと円筒ウォームギア，ハイポイドギア，ベベルギアとの関係を模式的に示しています。 一般的には，軸角∑=90°である。スパイロイドピニオンとスパイロイドギアの取り付け位置は，スパイロイドピニオンの左手が下方向にオフセットし，スパイロイドピニオンの左手が上方向にオフセットします。 スピロイドギアのペアには、ヘリコンタイプとスピロイドタイプがあります。ヘリコンは基本的にテーパーのないスピロイドピニオンです。スパイロイドは基本的にテーパのあるスパイロイドピニオンです。 製品の特徴 - 調節可能なバックラッシュ、ゼロバックラッシュは達成することができます - 噛み合わせの歯を増やす - 高負荷容量化 - 優れた衝撃強度 - 共役間の潤滑油膜の形成を助ける適切な接触ライン 歯の表面 - 誘導曲率半径が大きい - メッシング性能の向上 - 伝送効率の向上 - スムーズに動く - 低騒音 アプリケーション - 航空宇宙 - 国防 - 医療機器 - ロボット関節 - 金型のインデックス装置 - 精密な装置と計器が駆動する - レーダーアンテナ - 農業機械 - 揚水機 - 包装機械 - 電動車いす - スクーター - 自動車に使用されているブースターポンプ - 自動車用ペダル - 電気式の窓とドア - 食品機械 - 電動工具
