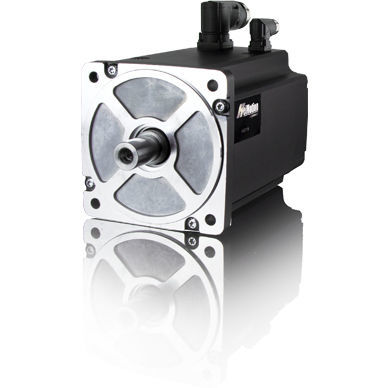

DCサーボ モーター HMD19 series
ブレーキ付きコンパクト半導体産業用

DCサーボ モーター
DCサーボ モーター
お気に入りに追加する
商品比較に追加する


特徴

AC/DC
DC
構造
ブレーキ付き, コンパクト
応用
半導体産業用, 農業用
その他の特徴
低慣性, 高出力
出力

最大: 13,920 W
(18.926 hp)

最少: 7,435 W
(10.109 hp)

アンペア数

最大: 56.6 A

最少: 16.6 A

トルク

最大: 105 Nm
(77.444 ft.lb)

最少: 25.5 Nm
(18.8078 ft.lb)

回転速度

2,000 rpm, 3,000 rpm
(12,566.37 rad.min-1, 18,849.56 rad.min-1)

詳細

サーボモーターHeiMotion Dynamicシリーズは、非常にダイナミックで非常に堅牢です。 そのさらなる発展形であるHeiMotion Dynamic Next Generationは、従来のモータと比較して全長が30%以上短縮され、慣性モーメントが大幅に最適化されています。また、フランジサイズの追加により、特に狭い設置スペースにも最適なソリューションを提供します。HeiMotion Dynamicの永久磁石式三相同期サーボモータは、コンパクト、高加速度値、エネルギー効率、高い動的挙動など、お客様の特別な要件を満たすように設計されています。さまざまなフランジサイズ(60 mm、80 mm、100 mm、130 mm、150 mm、190 mm)があり、オートメーションやロボット産業で使用されています。 サーボ・モーターのダイナミクスは、ローターの材質を最適化し、全長を短くし、新しい巻線技術を使用することで達成された。特に、真空下でのフルポッティングにより、堅牢性が達成されている。その結果、コイルはラミネーション・スタックとモーター・ハウジングに熱的に理想的に接続されます。外部からの衝撃や振動などの機械的な影響は、巻線の安定性に影響を与えません。巻線はポッティングコンパウンドで完全に密閉され、最適に保護されます。 HMDシリーズの最も重要なデータ: - ストールトルク:1.0 - 105.0 Nm - 定格回転数:2,000、3,000、5,000、5,500、6,000rpm - 定格トルク:1.0 - 66.5 Nm HMDシリーズの特徴 - 低慣性モーメント - 高効率 - 高い堅牢性 - 非常にコンパクトな設計 - 非常に高い出力密度 - 非常に低いコギングトルク - エネルギー効率 - 非常に高い加速値

---
