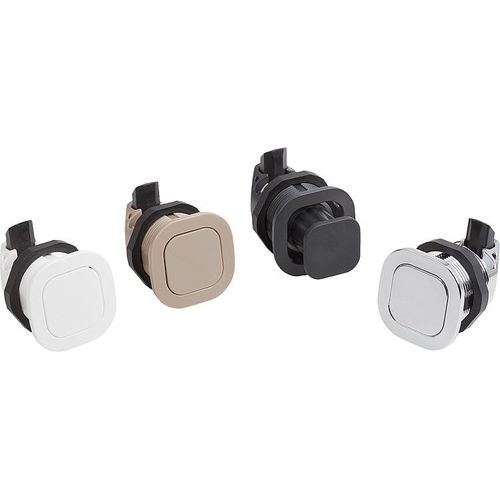

機械式ロック K1654 series

キャビネット用フラッシュ

素材です。 PC/ABS。 バージョン ブラック、クロームメッキ、ホワイト、ベージュの4色。 注 フラッシュノブにより、このスナップロックは、ドア、ハッチ、パネルに平らに取り付けることができます。 適切なストライク面がない場合、キャッチプレートはストップとして使用することもできます。 可燃性：UL94-HBに記載 ナットの最大締め付けトルク：4.2Nm.動作の種類：作動していないとき、ノブはハウジングと同一平面上にあります。ノブが押されると、ノブはスプリングアウトし、左右にひねってラッチを格納するのに使用できます。ドアは押して閉じると自動的にラッチされます。ノブをもう一度押し込むと、ハウジングと同じ高さになります。 - 医療技術 - 機械構造 - ボート、造船 - 航空および航空宇宙 - 家具産業組み立て：1.図面に示すように、マウントカットアウトを作成します。 2.受け皿を取り付ける。 3.付属品：取付ナット、キャッチプレート。 キャッチプレート用M5ネジは付属していません。図面参照 1) ノブ 2) ねじれ防止用ガイドピン 3) ドアリーフ 4) フレーム 5) 取付ナット 6) ハウジング 7) キャッチプレート 8)ガイドピン用(オプション) 9) ねじれ防止用切り欠き(オプション) 10) 取付用切り欠き
