素材です。
グリップ熱可塑性樹脂。
プッシュボタン1.4305ステンレススチール。
ピン 1.4542ステンレススチール。
ボール 1.4125ステンレス鋼.
スプリング 1.4310ステンレススチールワイヤー。
バージョン

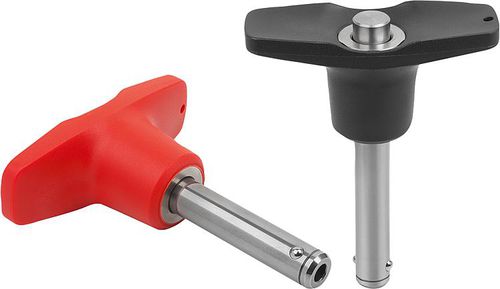

グリップは黒またはRAL3020のトラフィックレッド。
ステンレススチール製ブライト。
注
ボールロックピンは、部品の固定や結合を容易にするために使用されます。
プッシュボタンを押すと2つのボールが外れ、ピンをワークの穴に滑り込ませることができます。プッシュボタンを離すと、ボールが接続をしっかりとロックします。
せん断力 二重せん断 (F) = S - τ aB max.
せん断力の数値は、理論上の破壊荷重です。
これらの値は、安全率を考慮しない非拘束的な参考値であり、いかなる責任も負いません。記載されている数値は情報提供を目的としたものであり、法的拘束力のある特性保証をするものではありません。
荷重値はDIN 50141に準拠して計算されています。ボールロックピンが各アプリケーションに適しているかどうかは、各ユーザーが個別に判断する必要があります。
ボールロックピンが使用される材料の違い、気象条件、摩耗などにより、決定値に影響が出る場合があります。
剪断強度の高いボールロックピンは、ピンの溝マークで識別されます。利点:標準的なボールロックピンと比較して、より高い負荷がかかります。
付属品:ボールロックピン用ブシュ K0724
セイフティースパイラルケーブル K0367
ループ付きリテイニングケーブル K0367
キーリング K0367
---
