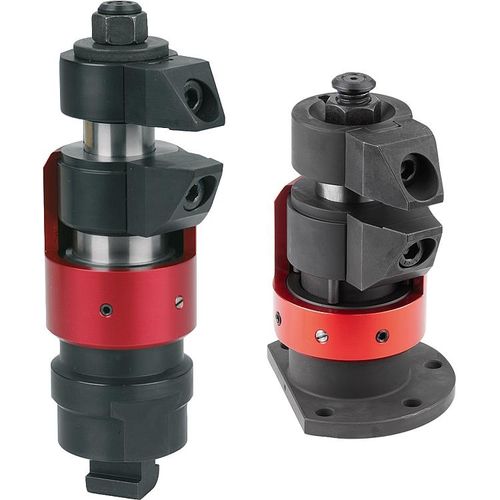

機械式締め具 K1228 series

加工用部品機械加工用スチール製

材質：ベースボディとジョーはスチール。 バージョン:ボディは窒化処理、黒色酸化処理、研磨。 ジョーは窒化処理と黒色酸化処理。 ハウジングの赤い anodised.Note: 浮遊クランプが部品の張り出したクランプ ポイントを締め金で止め、支えるのに使用されています。それは machining.Type 操作の間に振動そして偏向を防ぎます: 1.浮遊クランプを押し下げます。 2.停止に顎を揺すって下さい。フローティングクランプは軽いバネの力でワークの底に接触します。 3.六角ナットSW18でフローティングクランプを締め付けます（最小トルクと最大トルクに注意してください）。クランプ中、ワークはクランプされ、同時に支持されます。 4.解除は逆の手順で行います。 フローティングクランプをM12ネジで固定具に固定します。 赤いスリーブで高さと旋回範囲を調整し、3x2.5mmのグラブネジでロックします。高さを設定する際は、上方に余裕を持たせてください。 安全な操作のために、M12のネジ穴は必ず閉めてください。 特定のクランプ用途のために、標準のジョーを変更したり交換したりすることができます。 Bの場合 M6 の固定穴でフローティングクランプを固定します。 高さ調整スリーブ（赤）とグラブネジ（4x AF 2.5）で高さ調整とピボットレンジを調整します。高さ制限を設定する際は、上部に十分な遊びを持たせてください。 クランプの状況に応じて、標準の爪プレートを変更したり交換したりすることができます。
