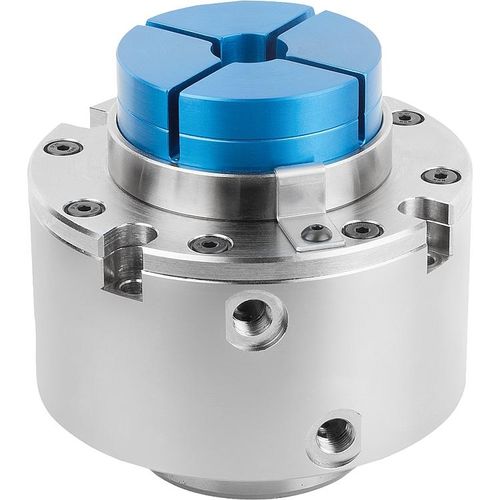

空圧式コレット K1392 series

材質：チャック：高炭素鋼、ニッケルメッキ。 コレット：高強度アルミニウム、青色アルマイト処理 注：エアコレットシステムは、チャックと加工可能なコレットで構成されています。 チャックは、取付寸法に合わせて治具にネジ止めすることができます。 クランプ方法 コレットは、"open "ポートに圧縮空気を供給することで開かれます。 クローズ "ポートに圧縮空気を供給すると、コレットが閉じます（クランプのため）。 空気圧の接続は、下からも横からもねじ込むことができます。空気を下から接続する場合は、サイドポートを閉じる必要があります。 外部クランプ用のコレットを加工します。 クランプするワークのネガティブな形状をコレットに加工します。自由形状や非対称の輪郭が可能です。 コレットを交換するだけで、異なるワークを迅速かつ確実にクランプすることができます。 コレットは高さH2までフライス加工が可能。これにより、1つのコレットに複数のワークの輪郭を加工することができます。 ワークの繰返し精度+/-0.03 コレット交換後の繰り返し精度 +/- 0.02 コレットのラジアルクランプ移動量は、1クランプあたり0.15mmです。 破損を防ぐため、ワークやクランプリングがない状態でコレットを締め付けないでく ださい。 使用空気圧は0.45～0.55MPaを推奨します。 付属品：輪郭加工用クランプリング。 O-リング 位置決めピン コレット用クランプスクリュー
