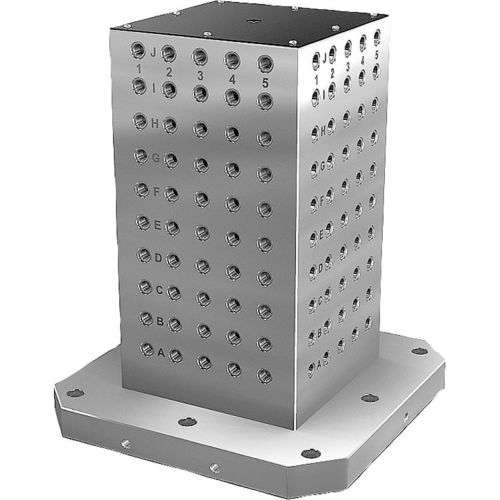

機械式締め付けシステム K0805 series

素材です。 GJL 300。 バージョン 支持体および取り付け面は精密加工されている 備考 グリッド間隔 50 ±0.02 mm。 グリッド穴付きの墓石は、横型マシニングセンターで使用されます。 英数字でラベル付けされたグリッド穴は、繰り返しのセットアップでクランプエレメントの明確な割り当てを保証します。 墓石は、DIN 55201およびJIS 6337-1980に準拠した工作機械用マシンテーブルに適合しています。 DIN 55201に準拠した工作機械のテーブルにサブプレートを配置するための位置決めピンは別途ご注文ください。 未使用のグリッド穴を塞ぐ保護プラグは別途ご注文ください。 吊り上げ用のリングボルトが付属しています。 ご要望に応じて他の寸法もご用意できます。 図面参照。 1) グリッド穴 2) DIN 912キャップボルト用穴（D3/D4)
