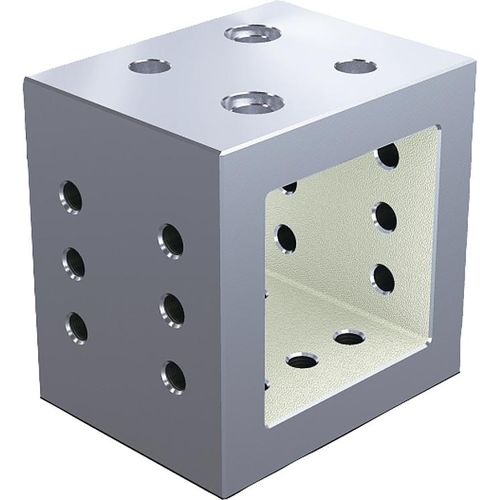

機械式締め付けシステム K0809 series

モジュール式

材質:GJL 300.バージョン:サポートおよび取り付け面は接地されています注:グリッド間隔50 ±0.02 mm。 グリッド穴付きツーリングブロックは、モジュラーフィクスチャーの組み立てに使用します。グリッドシステム上に正確に位置決めして取り付けることができます。このため、グリッド穴の間隔をクランプ面の盛り上がりで維持することができます。 ツーリングブロックは、より小さなワークをクランプするためのベースエレメントとしても使用できます。 M12サイズのツーリングブロックは、ショルダースクリューK0815.112065で固定されます。サイズM16のツーリングブロックは、ショルダースクリューK0815.116065で固定します。 未使用のグリッド穴を塞ぐための保護プラグは別途ご注文ください。 1) タップ穴 2) ショルダースクリュー用穴 3) DIN912キャップスクリュー用穴
