材質:クランピングモジュール軟鋼。
ベースプレート:スチール1.1730.バージョン:クランピングモジュールの接触面はケースハードニングされ、研磨されています。

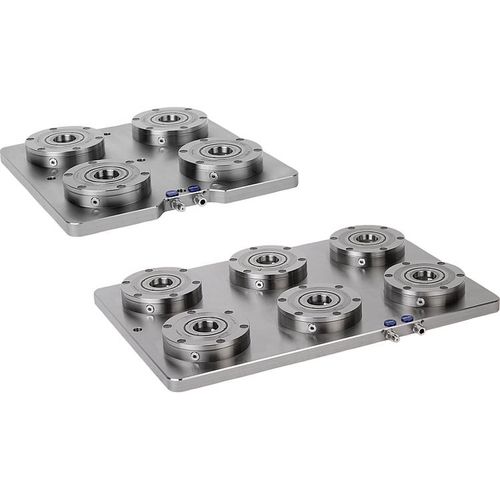

注意:マルチクランピングステーションは、UNIロックØ138mm取り付けクランプを内蔵し、完全に取り付けられています。クランピングステーションは機械テーブルに直接またはクランプで固定されます。
裏面には共通の穴パターンがあらかじめ配置され、取り付けの際に中心を合わせます。
クランピングステーションは、14H7 の基準穴を利用して位置合わせができます。
クランピングステーションは、中央の空圧接続により作動します。
高いクランプ力は、内蔵されたスプリングパッケージによって生成されます(ユニットは加圧解除状態でクランプします)。
解放プロセスは空気圧で行われます。
UNIロッククランプボルトと取り付けネジM10、M12、M16を組み合わせると、以下の保持力を得ることができます。
- 保持力 (M10) 35,000N/モジュール
- 保持力(M12) 50,000N/モジュール
- 保持力 (M16) 75,000N/モジュール技術データ: - 開放圧力:6bar、潤滑空気圧力
- ターボ圧力: 6bar
- エアー接続G1/4
- 繰り返し精度 ≤ 0.005 mm
- クランププレートの位置合わせのための基準穴14H7。
- 6mm空気圧ホース用空気圧コネクター。
---
