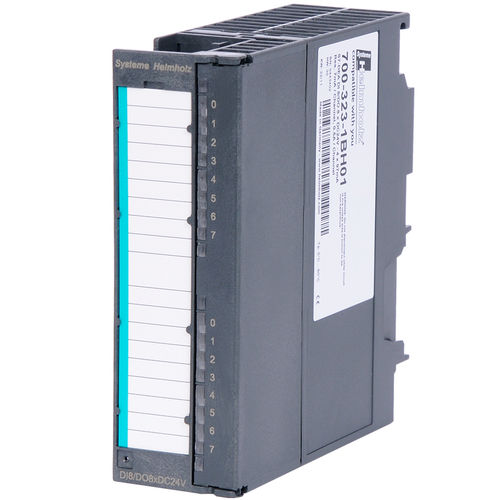

デジタル入出モジュール 700-323-1BH01

CANデジタル入力8デジタル出力8

300シリーズ用デジタルミックスモジュール 一般情報 外形寸法（DxWxH）116 x 40 x 125 mm 重量約220g 定格値0.5A 短絡保護電子式 誘導遮断電圧制限-48 V 消費電力（公称動作）typ. フロントコネクタ20ピン 入力電圧 信号 "0 "の場合 -3 ...+5 V 信号 "1 "の場合 +13 ...+30 V 定格値 DC24 V 信号 "1 "入力電流 typ. 遅延時間1.2 ... 4.8 ms 2線式イニシエータに対応可能 ケーブル長 シールドなし600 m シールド付き1000 m 電気的絶縁 バックプレーンバスから有（オプトカプラ） 最大8グループ 電源電圧UP、US 定格値 DC24 V リップルUSSmax. 3.6 V 許容範囲（リップル含む）+20 ... +30 V 消費電流 内部（バックプレーンバス）typ. 外部（+24 V/L+ から）最大60 mA 周囲条件 周囲温度0 °C ... +60 °C 輸送および保管温度-25 °C ... +75 °C 汚染度2 認証CE
