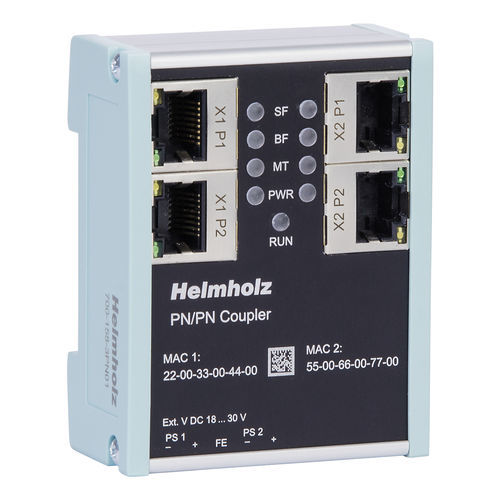

ProfiNet結合器 PN / PN

フィールドバス用バスコンパクト

機械とシステムはフィールドバスカプラでリンクできます。これにより、異なる制御世界間でのデータ交換が可能になります。複雑なCPU間通信を省くことができます。フィールドバスによっては、GSD、GSDML、EDSのようなデバイス記述ファイルを介して統合が行われます。 PN/PNカプラを使えば、2つのPROFINETネットワークをシンプルに接続できます。PN/PNカプラは2つのPROFINETコントローラ間のデータ伝送を可能にします。PROFINET IOデバイスが両方のPROFINETネットワーク側にあります。一方のネットワーク側で受信した入力データは、もう一方のネットワーク側で出力データとして利用できます。IO データ転送はライブで行われ、追加の処理ブロックなしで可能な限り迅速に行われます。 転送される IO データの最大サイズは 1024 バイトです。1バイトのIOモジュール用に最大16スロット、最大128バイトまで利用可能です。 データレコード転送」機能により、最大 4096 バイトの大容量データも、FIFO の原理を使ってマシン間で交換できます。データレコード転送は、標準 PLC 処理ブロックを使用します。PLC エンジニアリングツールへの組み込みは、GSDML ファイルによって可能です。 最大 1024 バイトの I / O データの交換 最大4096バイトのデータレコード転送 冗長電源 ネットのガルバニック分離 GSDMLファイルによるコンフィギュレーションのみで、追加のソフトウェアは不要 バスシステムに障害が発生した場合、反対側に影響を及ぼさない 一般情報 納品範囲電源プラグ付きPN/PNカプラ 寸法（DxWxH）32.5 x 58.5 x 76 mm 重量約135g ステータス表示 ファンクションステータス9 LED イーサネットステータス8 LED
