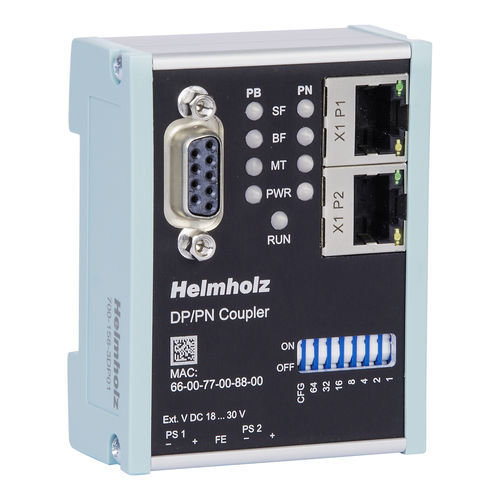

ProfiNet結合器 700-158-3DP02

フィールドバス用PROFIBUS-DP バス入出用

機械とシステムはフィールドバスカプラでリンクできます。これにより、異なる制御世界間でのデータ交換が可能になります。複雑なCPU間通信を省くことができます。フィールドバスによっては、GSD、GSDML、EDSのようなデバイス記述ファイルを介して統合が行われます。 新しい DP/PN カプラは PROFIBUS と PROFINET をシンプルに接続します。PROFIBUS マスタと PROFINET コントローラ間のデータ転送が可能です。転送データの最大サイズは入力データで 244 バイト、出力データで 244 バイトです。DP/PN カプラは PROFIBUS 側では GSD ファイルで、PROFINET 側では GSDML ファイルで投影されます。追加のコンフィギュレーションソフトウェアは必要ありません。 最大244バイトのI/Oデータ交換 冗長電源 ネットワークのガルバニック分離 バスシステム故障時に反対側に影響を与えない ディップスイッチまたはソフトウェアによるPROFIBUSアドレスの設定 GSD/GSDML ファイルによるコンフィギュレーション
