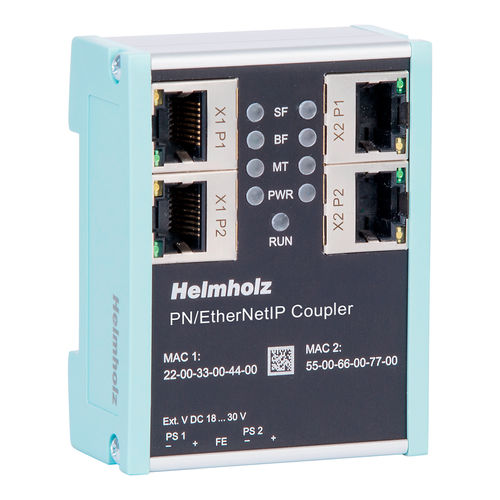

イーサネット結合器 700-160-3EN02

ProfiNetフィールドバス用入出用

機械とシステムはフィールドバスカプラでリンクできます。これにより、異なる制御世界間でのデータ交換が可能になります。複雑なCPU間通信を省くことができます。フィールドバスによっては、GSD、GSDML、EDSのようなデバイス記述ファイルを介して統合が行われます。 PN/EtherNetIPカプラを使えば、PROFINETマシンとEtherNet/IPマシンのシンプルで簡単な接続が可能です。PN/EtherNetIPカプラはPROFINETコントローラとEtherNet/IP PLC間のデータ伝送を可能にします。 ネットワークの片側で受信した入力データは、ネットワークのもう片側で出力データとしてPLCに提供されます。I/Oデータ交換はライブで行われ、処理ブロックを追加することなく可能な限り高速に行われます。 転送可能なI/Oデータの最大サイズは1024バイトです。EtherNet/IPネットワーク側で最大3つの入力アセンブリと3つの出力アセンブリを構成できます。I/Oモジュールは300スロットまで使用できます。 PLCエンジニアリングツールへの統合はGSDMLファイルによって可能です。交換するI/Oデータのコンフィグレーションは、シーメンスのエンジニアリングツールで行います。コンフィグレーションに一致するEDSファイルをPN/EtherNetIPカプラがウェブサイトからダウンロードし、EtherNet/IP PLCのコンフィグレーションに使用できます。 冗長電源 ネットワークのガルバニック絶縁 最大1024バイトの入出力データ 3入力および3出力アセンブリ GSDMLファイルによるコンフィギュレーションのみで、他のソフトウェアは不要 EDSファイルをダウンロード可能 診断ウェブサイト
