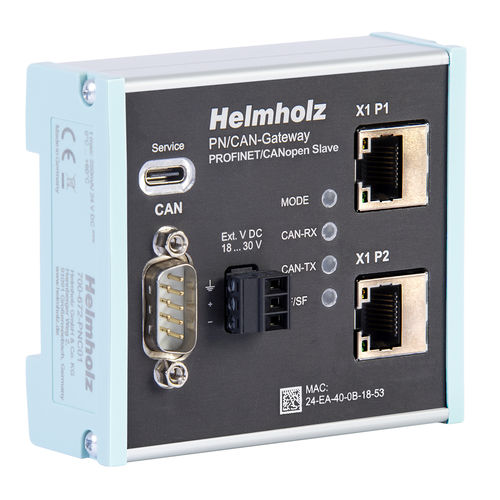

通信ゲートウェイ 700-672-PNC01

メディアUSBCAN回路

PN/CANゲートウェイにより、CANデバイスをPROFINETネットワークに簡単かつ容易に接続できます。 PN/CANゲートウェイ "CANopen Slave "は、CANopenバスを搭載したマシンとPROFINETネットワークを搭載したマシンの結合を可能にし、CANバスのフルCANopenスレーブデバイスとして自由に設定できます。 PROFINETネットワーク上では、PN/CANゲートウェイ「CANopenスレーブ」はPROFINET I/Oデバイスであり、最大100Mbitの全二重転送レートをサポートします。CANopen SDOのデータは、透過的かつ自由にPROFINETネットワークに挿入され、PLCで直接読み書きできます。PN/CANゲートウェイはGSDMLファイルでPROFINETコントローラのハードウェアコンフィギュレータに統合され、CANopenスレーブのすべての値がIO情報として利用できます。特別な処理ブロックは必要ありません。 EDSファイルまたはDCFファイルを使用して、工場固有のCANopenデバイスコンフィギュレーションをデバイスに恒久的にロードします。 ゲートウェイは、CANopenネットワーク管理、ノードガード/ハートビート、エマージェンシー、CANバス上のSDOアクセスをサポートします。最大16個のRX-PDOとTx-PDOをパラメータ化できます。 また、CANバス経由でのPDOマッピングを含むCANopenデバイスのパラメータ設定や、顧客固有の緊急メッセージの送信も可能です。 PROFINET MRP (メディア冗長性) 機能、広範な診断機能、オンライン診断用インターフェースにより、PN/CANゲートウェイの性能は完璧です。 最大16 TPDO / 16 RPDO 最大1Mビット/秒のCANビットレート CANopen NMT、ハートビート、ノードガード、エマージェンシー EDS/DCFファイルとGSDMLファイルによるコンフィグレーション ハンドリングブロックは不要
