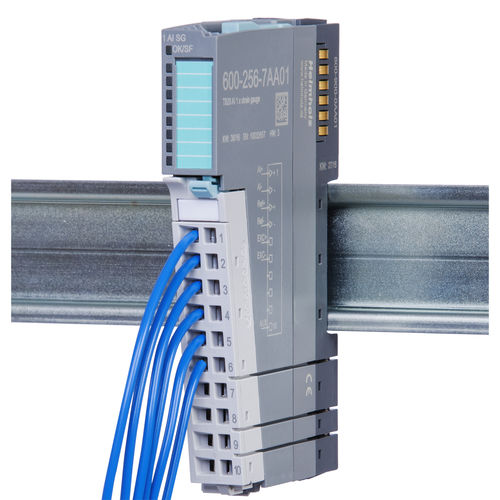

デジタル計量モジュール 600-256-7AA01

工業用

計量モジュールは、重量センサ、トルクセンサ、または力センサからの信号を測定および処理する目的で使用します。計量モジュールを使用すると、ストレインゲージ・フルブリッジ回路（電圧ブリッジ回路）にロードセルを直接接続することができます。 ブリッジの供給電圧はTB20の背面バスから生成され、最大70mAの負荷で5Vになります。電圧出力は、過負荷と短絡に対して内部の可逆ヒューズで保護されています。最大72Ωの計量セルを接続できます。ロードセルの外部ブリッジ給電が可能です。 ロードセルのブリッジ電圧は6線式接続で測定できます。測定値は計量値の計算に組み込まれます。アプリケーションによって制御され、測定チャンネルに試験電流を流すことで断線検出を行うこともできます。 入力チャンネルの分解能は24ビットです。測定値はmV/Vまたはkg単位で設定可能です。 調整可能なサンプルレートにより、測定中の干渉電圧や機械的変動を抑制することができます。一連の測定値からの乱れは、移動数学的平均を使用して平滑化することができます。ロードセルのゼロ点比較は、オフセットを用いて行うことも、一定値を用いて測定を開始することもできます。測定器の直線性偏差は、最大5サンプリングポイントで直線化することができます。 測定入力は、24V電位に関連する過電圧保護があり、500Vの絶縁耐力で電気的に絶縁されています。 調整可能なサンプルレート 24V電位に対する過電圧保護付き測定入力
