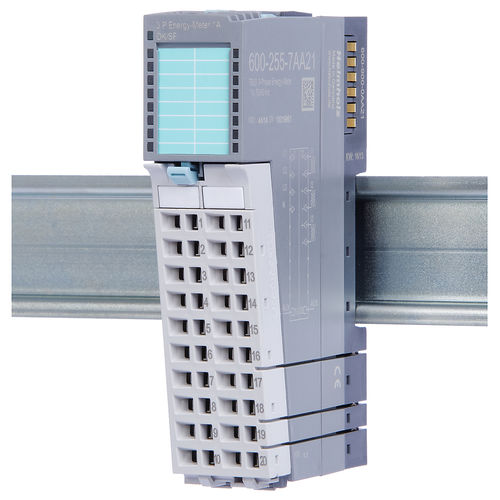

三相電力量計 600-255-7AA21

DINレール50 Hz60 Hz

TB20 IO システムのエネルギーメータ機能モジュールは、AC 230 V ネットワークの電流および電圧測定に必要なすべての測定値を記録します。 入力電圧（3相＋N）はモジュールに直接接続できます。 一般的なステータス情報に加えて、モジュールのコンフィギュレーションを使用して、最大7つの測定値を入力画像テーブルに表示することができます。 システム障害が発生した場合、制御可能なメーターの値は不揮発性メモリーに保存されます。 入力電流は変流器を通して結合されます。エネルギーメーターモジュールは、最大2次電流1A用に設計されています。 その他の定格二次電流やロゴスキーコイルの使用も、ご要望に応じて対応可能です。 注：個々のモジュールを他のメーカーのIOシステムと組み合わせることはできません。 モジュールのパラメータ 過電圧/低電圧しきい値 過電流しきい値 ゼロ遷移タイムアウト エネルギー・メーターの有効化 50/60 Hzライン周波数 3線式または4線式電圧測定 プロセス・イメージ・テーブル入力値 A相、B相、C相のパラメータ 一次電流 二次電流 位相角誤差補正（変流器位相角誤差用） ゼロクロス、過電圧/不足電圧、過電流診断 設定可能なプロセス入力イメージテーブル 同時に7つの測定値 実効電圧 A,B,C 実効電流 A,B,C A、B、C、および総実電力/エネルギー A、B、C、および皮相電力/エネルギー合計 A,B,Cおよび総無効電力/エネルギー 周波数 A、B、C、および総力率 電圧間または電流間の位相角 診断メッセージ 位相シフト 過電圧/不足電圧 過電流 ゼロクロスなし（位相なし） 設定エラー
