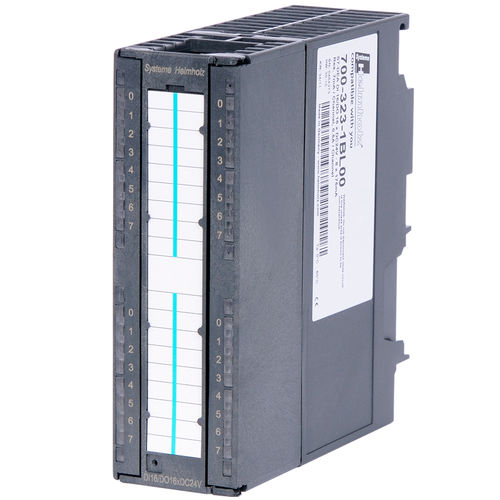

デジタル入出モジュール 700-323-1BL00

フィールドバス入出力16電流

300シリーズ用デジタルミックスモジュール 一般情報 品名DEA 300、DC 24 V、0.5 A、16 入力（DC 24 V）/16 出力（DC 24 V、0.5 A） 納入範囲DEA 300、DC 24 V、0.5 A、16入力（DC 24 V）/16 出力（DC 24 V、0.5 A） 寸法（DxWxH）116 x 40 x 125 mm 重量約220g 消費電力（公称動作時）typ. フロントコネクタ40ピン 入力電圧 信号 "0 "の場合 -3 ...+5 V 信号 "1 "の場合 +13 ...+30 V 定格値 DC24 V 信号 "1 "入力電流 typ. 遅延時間1.2 ... 4.8 ms 2線式イニシエータに対応可能 信号 "0 "の許容バイアス電流1.5 mA ケーブル長 シールドなし600 m シールド付き1000 m 電気的絶縁 バックプレーンバスからあり（オプトカプラ） 最大16グループ 定格値0.5 A 短絡保護電子式 誘導遮断電圧制限-48 V 電源電圧UP、US 定格値 DC24 V リップルUSSmax. 3.6 V 許容範囲（リップル含む）+20 ... +30 V 電圧 t < 10 msmax.50 V 消費電流 内部（バックプレーンバス）typ. 外部（+24 V/L+から）最大120 mA 周囲条件 周囲温度0 °C ... +60 °C 輸送および保管温度-25 °C ... +75 °C 汚染度2 認証CE
