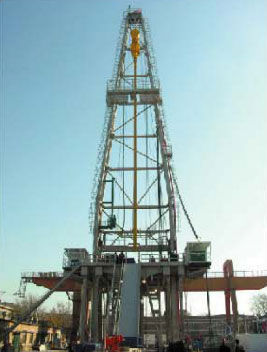

探査掘削装置 ZJ series

さく井定置型回転式

石油掘削装置は、油井やガス井の探査と開発に使用される。 すべてのプロダクトは API Spec 4F、7K、8A、SY/T5609-1999 「掘削装置のタイプそして基本的な変数」および関連標準に合致し、公式 API のモノグラムを使用する権限の証明書を得ました。 1.電気ドライブの掘削装置：直流電気駆動掘削装置の駆動方式はAC-SCR-DCであり、交流電気駆動掘削装置の駆動方式はAC-DC-ACである。それは動力源としてディーゼル機関の発電機セットを装備する。ドローワークは油圧ディスクブレーキおよびEATONの補助ブレーキ、等を採用する。ドローワーク、泥ポンプおよび回転式テーブルは独立したモーターによって運転することができます（回転式テーブルはまた混合された運転することができます）。マストはK型です。下部構造はスイングアップ式またはボックス・オン・ボックス式。マストと下部構造（スイングアップタイプ）は低い位置に設置され、一体的に上昇する。掘削装置の制御は掘削機の制御室で同心的に行われ、ビットの自動供給機能を実現する。AC-VFDドリリングリグはダイナミックブレーキが可能です。 2.結合されたドライブ掘削装置：掘削装置のドライブモードは、ディーゼルエンジンが動力を提供し、ベルトまたはチェーン複合ボックスが動力を伝達することである。製図装置は油圧ディスクブレーキおよび電磁石の渦電流の補助ブレーキ、等が付いている密封されたチェーン伝達構造を採用する。ドローワークおよび泥ポンプは均一に運転されます。回転式テーブルは VFD システムが装備されている 1 つの独立した AC によって変えられる頻度モーターによって運転されます。マストは K のタイプです。下部構造はスイングアップ式またはボックスオンボックス式。マストと下部構造（スイングアップタイプ）は低い位置に設置され、一体的に上昇します。
