SF6ガス絶縁開閉装置 ZF12B -72.5/126/145 (L)

高電圧AC三相

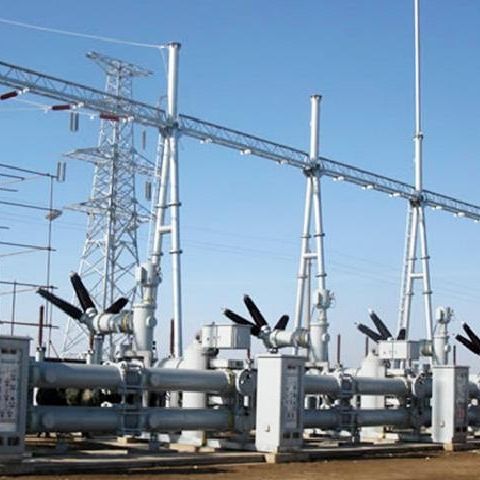

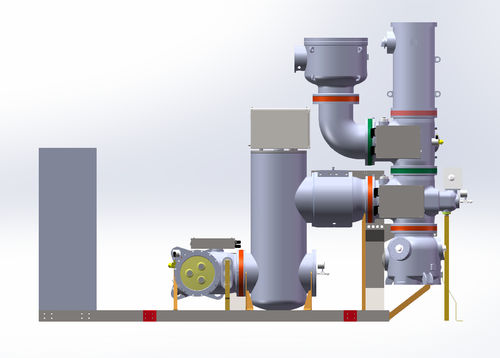

ガス絶縁開閉装置（GIS）は、送電線の制御・計測・保護・開閉に使用される三相交流高圧開閉装置です。1984年以来、5000ベイ以上が稼働しており、一部はタイや赤道ギニアなどに輸出されています。 ZF12B -72.5/126/145 (L) GISには、サーキットブレーカー、断路器、接地スイッチ、電圧トランス、電流トランス、サージアレスタなどの主要な変電機器が含まれています。すべてのコンポーネントは、1つのクロージャ内で三相になっています。ZF12Bでは、断路器と接地スイッチを3つの作業ポジションを持つタイプのDS/ESに統合することで、機器の構造を最適化し、よりコンパクトにしています。 1. ZF12Bシリーズには、3作業位置タイプのDS/ESが搭載されており、コンパクトで柔軟な構成、物理的な機械的インターロック、高い信頼性などの利点があります。 2. メカニズムはオイル/ガスフリーで、シンプルな構造、簡単なメンテナンス、信頼性の高い動作を実現しています。 3. 筐体はアルミ合金製で、軽量、低温上昇、強力な耐腐食性を確保しています。 4. ダブルシール方式を採用し、年間のガス漏れ率を0.5%以下に抑え、高い信頼性を確保しています。 5. 優れた絶縁性、導電性、通電性を有しています。
