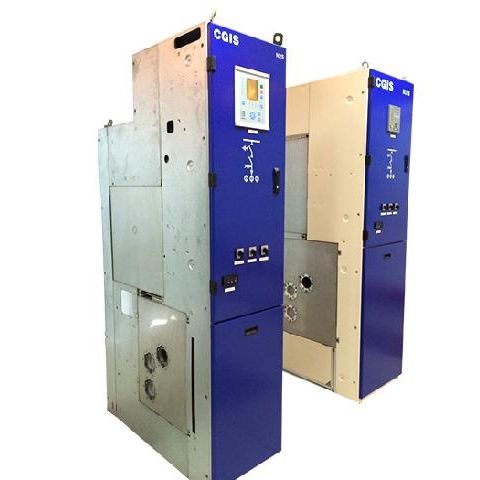

高電圧開閉装置 N2 series

金属ジャケットガス絶縁真空

N2S/N2X高圧屋内ガス絶縁金属閉止型開閉器は、ドイツの上級専門家によって設計・開発され、ガス絶縁と真空破壊技術の優れた利点を統合した中電圧C-GISの新世代製品です。 * 環境に優しい微弱陽圧ガスN2またはSF6との混合ガスを絶縁ガスとして使用することで、環境への悪影響やガス漏れのリスクを低減しています。 * 占有スペースが少ない。1枚のパネルで40％～73％の省スペース化が可能。 * モジュラーガスタンク構造により、必要に応じて適切な構成を選択することができ、スイッチギアの信頼性と経済性を確保することができます。 * 一次回路のメンテナンスフリー。すべての高圧回路はガスで密閉されており、環境の影響を受けません。 * VEG真空遮断器を使用しており，機械的耐久性は10,000回に達し，機器の性能と信頼性を高めることができる。40.5kV 800Aのコンデンサバンクのスイッチングにおいて，特殊な真空遮断器の設計により，無励磁が可能。 * 高圧ガスタンクは、3mmステンレスの3次元5軸レーザー溶接で製造され、ヘリウム漏れ検知でチェックされます。年間リーク率0.1%以下を実現 * すべての操作は高電圧回路から絶縁されており、安全で便利な操作が可能です。サーキットブレーカーや断路器は、手動操作とモーター操作の両方が可能で、特にリモートでのインテリジェントな制御や操作に適しています。サーキットブレーカーと断路器の間には信頼性の高い機械式インターロックが装備されており、「5つの誤操作防止インターロック」の要件を満たしている。
