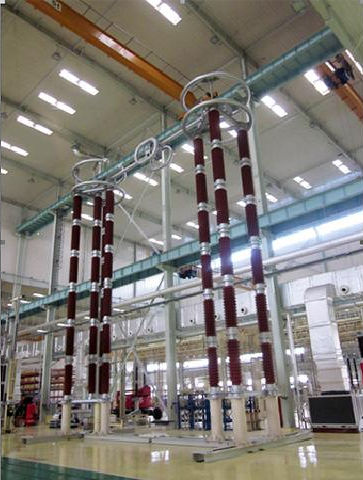

高電圧断路器 ZGW6-816/J6300-25

DC

ZGW6-816/J6300-25高圧直流断路器（略してZGW6-816断路器）は、±800kVのコンバーターステーションのDCフィールドの極側とDCフィルターの高電圧側に設置され、無負荷フローの状態で回路スイッチに使用され、高電圧と高電圧バスバー、コンバーターバルブ、フラットウェーブリアクター、メンテナンス中の他の電気機器との間を電気的に絶縁し、適格で安全かつ目に見える絶縁距離を確保します。DCフィルタの高電圧側に設置されている断路器は，高調波電流を開閉する機能を有している。 サービス環境 a) 周囲の空気の温度: -40℃～+40 b) 高度: ≤1000m c) 風速: ≤34m/s d) アイシングの厚さ: ≤10mm f) 反地震の能力。AG3 g) 設置場所は、激しい振動、可燃性、爆発性物質、化学的腐食のない場所であること。
