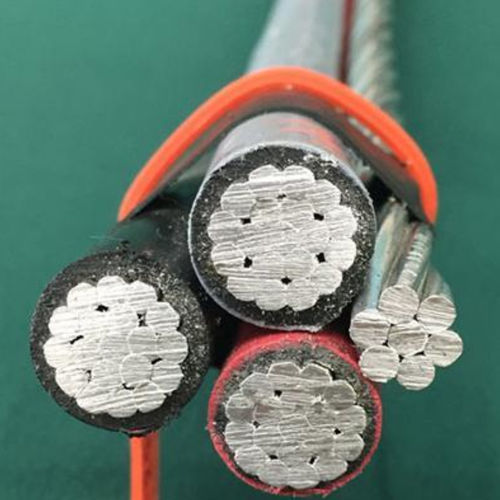

アルミニウム送電レール Quadruplex Service Drop

コーディング塗料製絶縁電源

通常、電柱に取り付けられた変圧器から、サービス・エントランス・ケーブルに接続されるユーザーのサービス・ヘッドまで、三相電力を供給するための架空ケーブルとして使用される。相間600ボルト以下の電圧で、ポリエチレン絶縁導体の場合は75℃、架橋ポリエチレン（XLPE）絶縁導体の場合は90℃を超えない導体温度で使用される。 四重極サービス・ドロップ・ケーブルは、以下のASTM仕様に適合しているか、それ以上である： B-230 アルミニウム線、電気用1350-H19。 B-231 アルミニウム導体、同心-レイ-撚り線。 B-232 同心撚りアルミニウム導体、被覆鉄筋(ACSR)。 B-399 同心撚り、6201-T81アルミニウム合金導体。 B-901 単一入力線を使用する圧縮丸撚りアルミニウム導体。 四重サービス・ドロップ・ケーブルは、ICEA S-76-474の該当するすべての要件を満たすか、それを上回る。 この絶縁ケーブルのアルミニウム導体は、1350-H19アルミニウムを圧縮した同心撚り線です。ポリエチレンまたは架橋ポリエチレン (XLPE) で絶縁されています。中性メッセンジャーは、同心撚り6201、AAC、またはACSRです。導体は、位相識別用のリッジ付きで製造されている(1つの導体は1つのリッジ、1つの導体は2つのリッジ、1つの導体はプレーン)。
