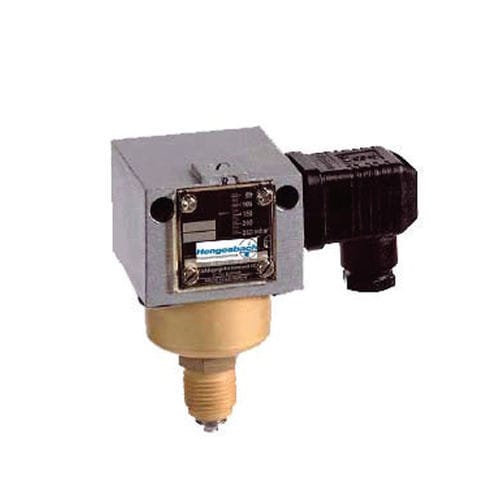

相対圧力センサ DNS series

メンブレンG 1/4ステンレススチール製

すべての圧力センサーには測定用ベローズがあり、一部は銅合金製ですが、大部分は高品質のステンレス鋼製です。測定ベローズは最小限の負荷にさらされ、わずかな昇降運動しか行いません。その結果、寿命が長く、スイッチングポイントのドリフトが少なく、過負荷に対する安全性が高くなります。さらに、ベローズの伸びは内部のストップにより制限され、過圧による力がスイッチングデバイスに影響を与えないようになっています。センサーが媒体と接触する部分は、金属フィラーを使用せずに溶接されています。センサーにはシールがありません。低圧域にのみ使用される銅製ベローズは、センサーハウジングにはんだ付けされています。センサーのハウジングと媒体に接するすべての部分をステンレス鋼1.4571（DNSシリーズ）で完全に作ることもできます。詳細な材料データは、各データシートに記載されています。 圧力接続部 すべての圧力スイッチの圧力接続は、DIN 16288（圧力計接続G 1/2A）に従って設計されています。ご希望により、ISO 228 Part 1に準拠したG 1/4内ネジで接続することも可能です。G 1/4内径ネジの最大ねじ込み深さは9 mmです。 - オプションで、さまざまなアプリケーションにフラッシュマウントするためのダイアフラムシールがあります（データシートを参照）。
