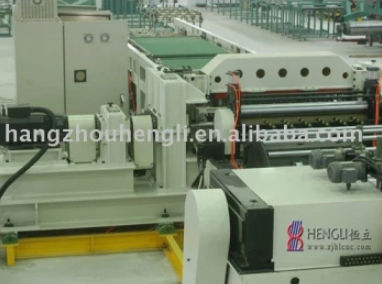

ダイ切断ライン HL1200BS3A

金属用シ－トコイル

HL1200BS3A デジタル制御式スクロール切断装置（フライングライン） ブリキやアルミの巻き戻し、矯正、高精度なスクロールカット、スタッキングを行います。製缶会社や金属印刷会社にとって、ブリキのロスや生産コストを削減するための重要な装置です。 電気制御コンポーネントは、三菱の制御システムの全体のセットを使用します。 ブリキ、黒皮、TFS、アルミなど、通常製缶材料として使用される材質に対応。 ストレートダイ・スクロールダイ フィード・トゥ・ストップ 1) シート幅範囲500-1200mm 2）シート厚み範囲0.125～0.525mm 3）シートの長さの範囲500-1200ミリメートル 4) 最大コイル重量12T 5）公称コイルI.D.420mm 6）マンドレル拡張範囲400〜445ミリメートル 7）コイルO.D.915-1800ミリメートル 8）最大線速度60m/分 9）最高の切断の打撃70 SPM 10) 最高の束 weight2100kg 11)最高の束の高さ 460mm （を含む立役者） 12)長さの許容範囲≤±0.15mm 13)斜めの許容 range≤±0.18/1000mm 14)パワー消費量約43kw 15)空気消費量 約1m3/min
