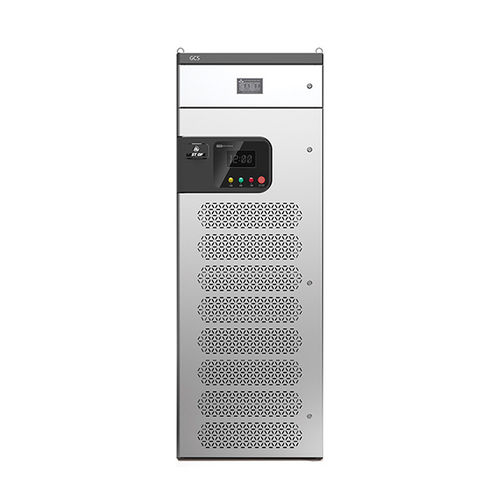

アクティブ補償器 HYAPF

PFC（力率改善）高調波自動

HYAPFアクティブパワーフィルタ（アクティブフィルタと略記） 1簡単な紹介とフィルタリング効果 HYAPFアクティブフィルタ回路図HYAPFアクティブフィルタは、負荷電流の高調波成分を抽出し、外部電流変圧器を介してリアルタイムで負荷電流を検出することができます内部DSPによって計算, その後、PWM信号を介して内部IGBTに配信. 制御インバータは、負荷の高調波と同じ大きさと反対方向の電流を生成し、高調波電流を補償するために電力網に注入し、このように機能をフィルタリングします。 高@@ 調波補償：APFは同時に2～50倍の高調波をフィルタリングできます。 無効電力補償：静電容量および誘導性（-1から1まで）ステップレス補償 三相アンバランス補償：三相アクティブ電力アンバランス補償、三相無効電力アンバランス補償、位相補償。 半導体のスイッチング時間は1秒間に10000回以上で、迅速な応答と即時管理が可能です。
