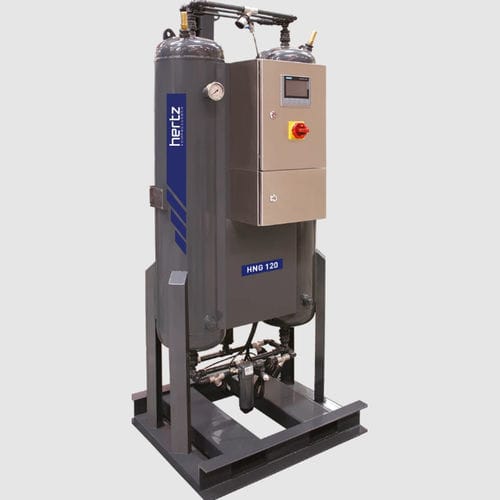

純粋窒素発生器 HNC series

CMSPSA式コンパクト

HERTZ HNGシリーズ窒素発生装置で、必要な窒素を連続的に生産します。時間、費用、スペースを節約します。HNGシリーズは、シンプルな構造、コンパクトなデザイン、完全自動運転でとても使いやすい装置です。 圧力スイング吸着式（PSA）窒素発生装置は、吸着剤に炭素分子篩（CMS）を使用し、酸素から窒素を分離・濃縮する装置です。CMSは一定の圧力下で酸素や水蒸気を吸着し、窒素は透過させます。 窒素分子（4.3オングストローム）はカラムを通過しますが、酸素分子（3.9オングストローム）は炭素分子ふるい（4オングストロームの開口部）に吸着されます。 このサイクルは以下の工程で構成されています。 PSAプロセス A.加圧ステップ。 吸着塔の吸着圧力を上げる工程。 B.吸着ステップ 一定圧力で窒素ガスを発生させる。 C.ブローダウンステップ。 吸着塔に戻す。 D.パージステップ。 吸着塔を完全に復元する段階。 E.圧力均一化ステップ。 失われるエネルギーの一部を利用し、損失を低減する段階。 吸着塔システム 窒素発生装置は、CMSを充填した2つの吸着槽、バルブアセンブリ、エアフィルタ、主圧レギュレータ、製品レシーバタンクで構成されています。清浄で乾燥した空気は吸着床の1つに導かれ、酸素と水蒸気はCMSの細孔構造で窒素よりも速く吸着されるため、製品ガス流の窒素純度は要求レベル（顧客の要求に応じて95～99.999 %）まで上昇する。この製品は、吸着床の上部から.NET(Non-Ethernet)を通って流出します。
