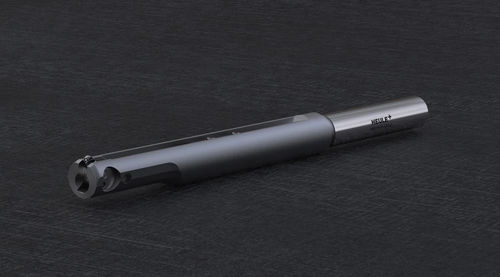

コンピュータ数値制御装置用デバリング COFA-X

金属製横穴用金属用

COFA-Xツールは、それぞれの用途に合わせて設計されています。メインボアとクロスボアの比が1:1の交差ボア（クロスボア）のエッジのバリ取り用ソリューションです。また、軸がオフセットされた交差穴にも使用できます。COFA-Xは、内径5.0 mmから使用できます。 正しいソリューションを提供するために、各アプリケーションについて正確な説明が必要です。アプリケーションのパラメータと特性をできるだけ正確に定義してください。 公差を含むメインボア径 クロスボア径（公差を含む 穴深さ ワーク材質 貫入角度 偏心 年間生産量 サイクルタイム（実績／目標） 機械の種類 現在のソリューション ソリューションに対する特別な要件 STEP図面（3D） 構造 工具のコンセプトはシンプルで、COFAシステムに基づいています。工具本体は単一ユニットで、ブレードは大きな内径の凹凸に追従できるようにプリテンションがかかっています。交換可能なスプリングは2本のネジで工具本体に固定されている。バリ取り作業が完了すると、このスプリングがブレードを開始位置に戻します。コーティングされた超硬ブレードは、前進切削専用または後進切削専用に設計されています。 COFA-Xは、一方向のプリテンションによりブレードを後退させることができないため、工具本体のこのリリーフが、穴の中心から外れた位置に移動するために必要です。 工程説明 COFA-Xは、交差する内径に起因する非常に不均一なエッジからバリを除去します。この交差内径用の機械的バリ取りソリューションは、CNC作業で使用でき、プロセスの信頼性を大幅に向上させます。
