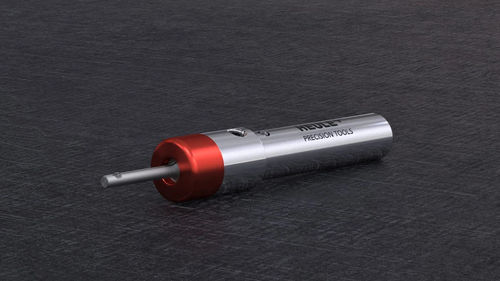

コンピュータ数値制御装置用デバリング DL2 series

スチール製

医療や電子機器、航空機産業、高級時計産業など、極小穴のバリ取り品質に対する要求は常に高まっています。 その動作原理を持つDL2は、スチール、ステンレススチール、チタン、アルミニウム、複合材料など、幅広い被削材に適切なソリューションを提供します。 内径1.0mmから2.1mmまでの工具をラインナップしています。加工長さは3.0 mmから10.0 mmです。バリ取り寸法は半径方向に約0.15 mmです。 構造 バリ取りツールDL2は非常にシンプルな設計で、わずか4つの部品で構成されています。スプリングと研磨された超硬ブレードが一体化されています。このシンプルな構造は、特にブレード交換時に非常に有利です。ピンセットや拡大鏡を使うことなく、小さなブレードを機械内で簡単に交換できます。 ミニバリ取りツールの主な構造は、ツール本体とブレードハウジングで構成されています。クーラントをブレード窓へ導くクーラントスリーブは、ブレードエッジが常に洗浄されていることを保証します。工具が小型であればあるほど、確実な操作のためのクーラントの重要性は高まります。 プロセスステップの説明 作業送りにより、バリ取りツールDL2が穴の中に移動し、穴の前縁からバリを取り除きます。バリ取りが完了すると、ブレードは自動的にブレードハウジングに収納されます。特別に設計されたブレードの摺動面により、ボア通過時の損傷を防止します。 ボアから出ると、バネ付きブレードはニュートラル位置に戻り、ボアの後端をバリ取りする準備ができます。
