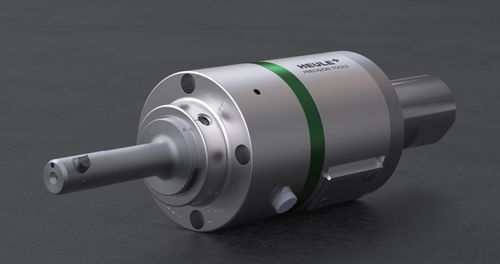

カウンターボーリング工具SOLOには、2つのバリエーションがあります。一方は、高速加工用のSOLOで、もう一方は低速加工用のSOLO2です。
構造
SOLOおよびSOLO2により、HEULEは極めて堅牢なカウンターボーリング工具システムを提供します。機械的な工程説明とシンプルな構造の組み合わせにより、最大限の工程信頼性と最小限のメンテナンスを保証します。外観上、2つのシステムはほぼ同じです。しかし、機械的なセットアップは異なります。
コントロールユニットとシャンクは、どちらのバリエーションにも標準装備されています。ブレードハウジング、ブレードコントロール、およびブレードは、お客様のご要望に応じてカスタム設計されます。コントロールユニットには2つの遠心錘があり、汚れやクーラントに対して密閉されている。手動で交換可能な超硬ブレードのカッティング形状とコーティングは、材料に対応しています。
プロセスステップの説明
SOLOカウンターボーリング工具は、トルクサポートや機械の改造なしで素早く使用できます。カウンタボーリングは、前のボア加工と同じ側から行われます。起動速度によって発生する遠心力を利用して、手動で交換可能な刃先が確実に延長されます。
スピンドルを停止すると、内蔵された遠心ウェイトが制御ユニットの中央に配置されます。スピンドルを作動速度で作動させると、遠心ウェイトは停止位置まで外側に移動します。スピンドルが停止すると、遠心ウェイトはリターンスプリングによって初期位置に戻されます。この半径方向の動きは回転運動に変換され、ギアによってブレードコントロールに伝達されます。ブレードコントロールの偏心して配置されたボルトが、ブレードコントロールの溝に係合する。
---
