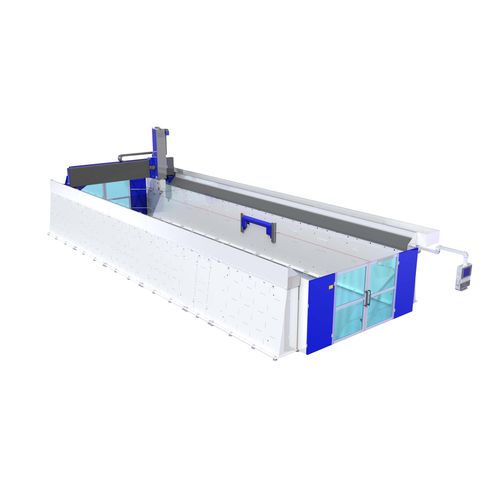

モデル制作用フライス盤 G-S-F(27-15)M5軸縦型ブリッジ
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ブリッジ, 固定型ベッド
- 加工材料
- アルミニウム用, ポリ塩化ビニル用, 複合素材用
- 関連機能
- ドリル
- 応用
- 航空産業用, 自動車産業用, 航空用, 金型工業用, モデル制作用, プラスチック産業用, CAD/CAM, プロファイル用, PVC 建具フレーム用, 重加工用
- その他の特徴
- 高速, コンパクト, 高性能, 精密, 高精度, 高生産性, 高速, UGV, 高出力, エアクランプ付き, 工具自動取り換え機能付
- X軸移動距離
最少: 3,500 mm
(137.8 in)最大: 13,800 mm
(543.31 in)- Y軸移動距離
最少: 2,300 mm
(90.55 in)最大: 4,300 mm
(169.29 in)- Z軸移動距離
最少: 1,210 mm
(47.64 in)最大: 1,910 mm
(75.2 in)- 回転速度
最少: 24,000 rpm
(150,796 rad.min-1)最大: 29,000 rpm
(182,212 rad.min-1)- 出力
最少: 18 kW
(24.47 hp)最大: 21 kW
(28.55 hp)- 最大テーブル積載量
5,000 kg
(11,023 lb)
詳細
ヘビーモデルおよび金型製造アプリケーションおよびプラスチックの機械加工のための高ダイナミック性能。完璧な3次元加工のための直接測定システムを備えた5軸フライスヘッド。 重い材料除去のための2つの回転軸のクランプ。 相互に調整されたコンポーネントにより、最高の動的挙動。 ユーザー固有の加工サイクル。 レーザーキャリブレーションされた直線軸。 高効率・高精度フライス加工。 非常に速い動きでも優れた輪郭精度。 高精度の加工、短い位置決めと起動時間、高い送り速度、製品へのさらなるタッチアップなし完璧な表面仕上げに基づいて、高い生産性と収益性。 操作の容易さ、シーメンスSinumerik 840D/SL操作とシンプルなメニューナビゲーション。 低メンテナンスのコンポーネントと相互に適合した力学と電子機器のおかげで低メンテナンスコスト優れた設計：頑丈な溶接構造、剛性、ねじれ耐性、低摩耗。 このポータルは、機械加工中の剛性を最大化するために、再循環ローラーベアリングを備えたプレテンション付きの低摩耗リニアガイド上で動作します。 真空グリッドテーブル。
-回転軸C（最大540°）
-回転軸A±110°
-直線軸X/Y/Z（48/ 60/ 30メートル/分）
-回転軸A/C（最大9,000°/14,400°/分）
-±0.030ミリメートルまでの繰り返し性
-高周波フライス加工スピンドル13〜18キロワットの連続動作（S1）、16-21kW（S6）
-回転速度24,000-26,000回転/分
-ツールホルダー HSK 40 E/HSK 50 F/HSK 63 F
-工具マガジンダスト保護、10/20/30/... 工具の長さは260mmまでの工具サイズ
-機械重量 12,000 — 30,000 kg
---
