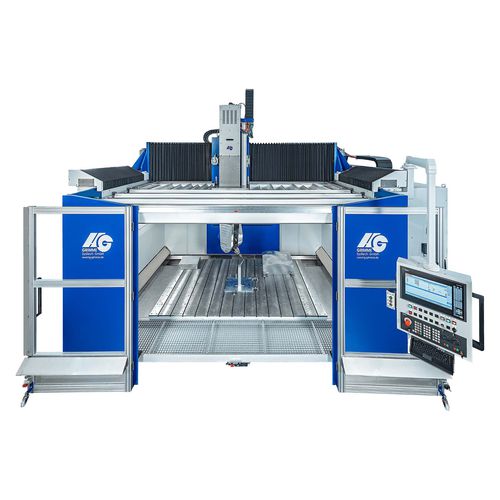

アルミニウム用フライス盤 G-S-F(15-10)MK5軸縦型ガントリー型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型
- 加工材料
- アルミニウム用
- 関連機能
- ドリル
- 応用
- 自動車産業用, 大きなワークピース, 金型工業用, モデル制作用, プラスチック産業用, CAD/CAM, プロファイル用, PVC 建具フレーム用, 重加工用
- その他の特徴
- 高速, コンパクト, 高性能, 精密, 高精度, 高生産性, 高速, UGV, 高出力, エアクランプ付き, 工具自動取り換え機能付
- X軸移動距離
最少: 2,300 mm
(90.55 in)最大: 2,900 mm
(114.17 in)- Y軸移動距離
1,800 mm
(70.87 in)- Z軸移動距離
1,210 mm
(47.64 in)- 回転速度
24,000 rpm
(150,796 rad.min-1)- 出力
21 kW
(28.55 hp)- 最大テーブル積載量
3,500 kg
(7,716 lb)
詳細
最適な空間加工のための直接測定システムを備えた5軸フライスヘッド。 非常に安定した溶接構造 — 低反り、ねじれフリー、低摩耗。 重加工中の2つの回転軸の電動クランプ。4面完全に囲まれた機械システム — 上部で開きます。 安定した鋼Tスロットテーブル. モータールーム内のステップグリッドを備えたチップ収集トレイ。 レーザーキャリブレーションされた直線軸。 簡単な操作、シーメンスSinumerik 840D/SLを介してシンプルなメニューナビゲーションは、高性能CNCコントロールを操作します。 ガントリ駆動システムは、最大加速度と速度で最高の精度を実現します。 メンテナンスが少ないコンポーネントと、相互に完全に揃ったメカニックとエレクトロニクスにより、メンテナンスコストが低くなります。
モデルフライス盤は、重いアルミニウム加工用に設計されています。 もちろん、PU、ウレオール、複合材料（CFK、GFK）などのプラスチックも粉砕できます。
-回転軸C最大540°、モーターによるクランプ
-回転軸A±110°、モーター
によるクランプ-軸あたりの加速度（最大3,700mm/秒²）
-直線軸X/Y/Z（最大60/60/30m/分）
-回転軸A/C（最大14,000°/分）
-位置精度X/Y/Z（±0.045/0.045/0.035mm）
-繰り返し性X/Y/Z（±0.035/0.035/0.025 mm）
-最大21kW（S6）までの高周波フライススピンドル18kW連続動作（S1）
-回転速度24,000台/秒
-ツールホルダーHSK 63 F
-フライスヘッドフォークヘッド（直接測定システムとアックスクランプ付き）
-オプションの内部クーラント供給チップコンベア
-工具交換マガジンリニア工具交換システムダスト保護、3 x 12工具で300mmまでの工具長さ
-機械重量 14,500 kg
---
