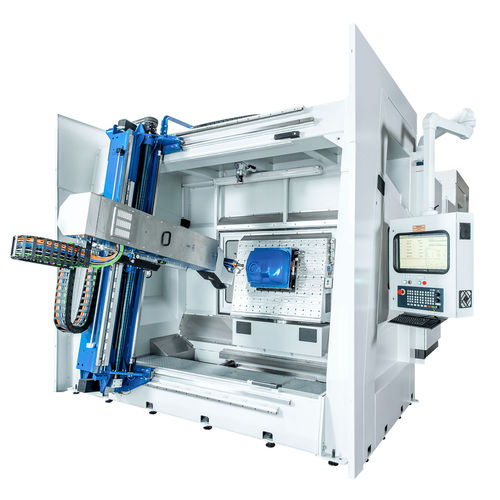

複合素材用フライス盤 G-DT-F (12-10) SB5軸横型ロータリーテーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 横型
- タイプ
- ロータリーテーブル, 傾斜ベッド
- 加工材料
- 複合素材用
- 関連機能
- ドリル
- 応用
- 航空産業用, 自動車産業用, 航空用, 金型工業用, プラスチック産業用, モデル制作用, CAD/CAM, プロファイル用, PVC 建具フレーム用
- その他の特徴
- 高速, コンパクト, 高性能, 精密, 高精度, 高生産性, UGV, 高出力, エアクランプ付き, フォーマット手段, 工具自動取り換え機能付
- X軸移動距離
最大: 3,900 mm
(153.54 in)最少: 1,800 mm
(70.87 in)- Y軸移動距離
最大: 2,400 mm
(94.49 in)最少: 1,600 mm
(62.99 in)- Z軸移動距離
815 mm
(32.09 in)- 回転速度
32,000 rpm
(201,062 rad.min-1)- 出力
9 kW
(12.24 hp)- 最大テーブル積載量
最大: 1,000 kg
(2,205 lb)最少: 500 kg
(1,102 lb)
詳細
小規模なスペースでの最大生産能力。 5 軸技術を使用すると、技術的に要求の厳しい作業を 3D ソリッドに完全に、特に効率的に実行できます。 この種の生産精度は、自動車供給、航空機、航空宇宙産業、ヨット建設および衛生継手業界において説得力のある議論です。 垂直回転タンデムテーブルによる最大生産能力。 寸法の縮小によるスペースの節約。 様々な材料の高精度3次元加工用のコンパクトな5軸フライスヘッド。 人間工学に基づいたワークピースの配置と取り外しは、前面のローディングテーブルで、ローディング角度170°です。 機械の内部にある格子とチップ収集槽を通して機械を掃除するときに時間が節約されます。 オールラウンドエンクロージャ（キャビン、レーザースキャナー）の安全コンセプトにより、ほこり、チップ、騒音から保護します。
-最大回転範囲-C 455°
-最大。回転範囲-362°
-2人間工学に基づいた荷重角度170°のマシン
テーブル-各テーブル側1,200 x
1,000ミリメートル-テーブル回転±180°; 3.0秒-各側最大負荷重量。300キロ-テーブルの精度±0.12ミリメートル-最大。
mm/sec²
-最高速度/秒 60,000 PARTIALURLPLACEHOLDER
-最高速度 Z 35,000 PARTIALURLPLACEHOLDER
-最高速度 C 15,000°/分
-最高速度 9,000°/分
-位置決め精度± 0.070 mm
-繰り返し精度± 0.050 mm
-高周波フライススピンドル DUO クラシック 100、IMT
-ツールホルダー2 x HSK-C 40、最大 16 mm-CNCコントロールシーメンス・シヌメリク840D SLオペレートまたは数値フレク
シウム-寸法は安全キャビン、約5,080×3,670×3,240ミリメートル（長さ×幅×高さ）
-機械重量約6,500kg
---
