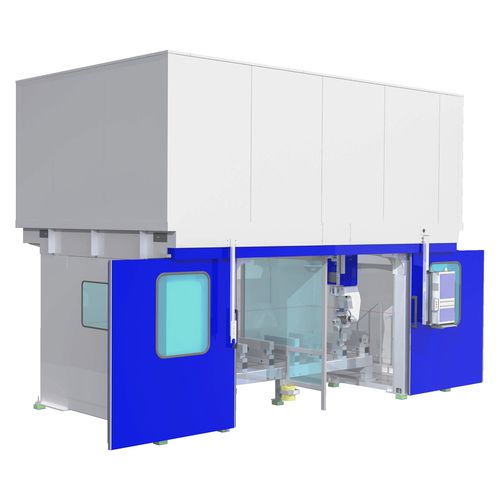

切り目をつける切断機 G-S-Kナイフ超音波ゴム用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ナイフ, 超音波
- 切断材料
- ゴム用, スポンジ用, ポリ塩化ビニル用, PMMA用, 革用
- 切断製品
- 形材, PVCプロファイル用, 発泡パネル用, 外形, PU軟質フォームブロック用, 多層ファブリック用, 一層布地用, 帯状テキスタイル用
- 制御タイプ
- CNC
- 複合機能
- 輪郭, 切り目をつける
- 用途
- 産業用, 自動車産業用, 航空用
- 構成
- コンパクト, シングルヘッド, 6 軸
- その他の特徴
- 自動, 高精度, CCDカメラ付, 高速, 精密, 高性能, CE, 高出力, エクスチェンジ テーブル付, 大量生産用, 大容量, 多軸, 工業用布, プラスチック製フィルム用, プログラム可能, 薄物用, 3D, 重量物用, オーダーメイド
- X軸移動距離
最大: 3,600 mm
(141.73 in)最少: 2,600 mm
(102.36 in)- Y軸移動距離
1,500 mm
(59.06 in)
詳細
6軸技術により、複雑な部品をインテリジェントかつ特定の精度で加工することができます。 高い生産精度は、自動車供給産業などの産業分野において優位な要素です。 アプリケーションの可能性は、例えば、合成エアバッグや皮革エアバッグです。ガントリ設計における6軸技術。 分割壁を設置することでタンデム操作が可能。 固定刃や超音波切削装置など、多種多様な個別機器の可能性。 弱い生産のための最高の精度。 クリーンカット、正確なソリッド輪郭、エアバッグの壁の弱体化で製造された所定の破断線の最大30μmの絶対値での精度。 優れた加速度と送り値。 プロセスパラメータのドキュメンテーション。 高精度線形距離測定システム（ガラススケール）、オプション。 安全キャビン（オプション：空調）。 社内設計と治具の生産。
-回転軸 C 540°
-回転軸 A 365°
-急速トラバース線形軸 X/Y 60 m/分 (リニア駆動オプト付き 110 m/分)
-ラピッドトラバースリニア軸Z 30m/分
-ラピッドトラバース回転軸A/C 9,000°/分/12,000°/分（リニアドライブオプト付き）
-ポジショニング精度±0.05 mm（ガラススケールオプトで±0.03 mm）
-繰り返し精度±0.05 mm（ガラススケールオプトで±0.03 mm）
-ブレード追跡のための追加のCNC軸でブレードを切断するための
切断装置ブレードクランプ-20kHzまたは35kHzの超音波発生器で、アプリケーションに応じて、ブレード追跡のための追加のCNC軸を備えた超音波切断装置
-CNC制御シーメンスSinumerik 840D/SL操作
可能-機械重量約8,000kg
---
