質量分析計

四重極分析用

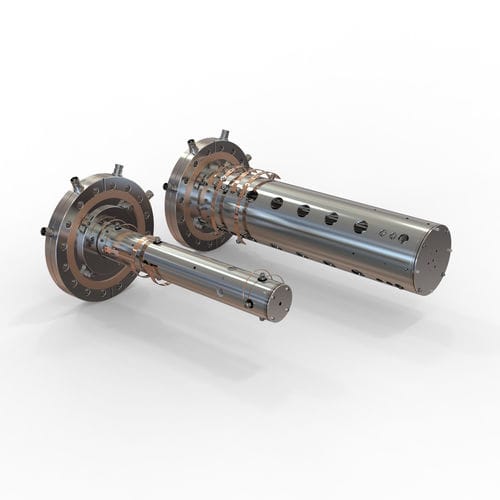

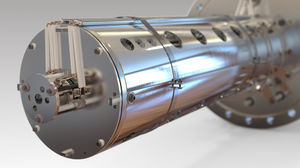

クラスター試験の構成要素 Hidenのクラスターコンポーネントには、クラスター分析に必要な大容量伝送に対応するため、最適な周波数で動作するハイパワーRFを搭載したポール径9mmおよび20mmの四重極アセンブリがあります。 四重極フィルターの質量上限は，m/zの増加に伴うRFパワーの要求によって大きく制限されます。ロッド径を小さくすることでこの問題を回避できるように見えますが、四重極の性能が大幅に低下するため、高m/zのクラスターに対する効果が制限されてしまいます。ハイデンのハイパワーRFジェネレーターは、9mmトリプルフィルターQuadでも5,000m/zのマスレンジを実現し、周波数も0.8MHzと優れた性能を発揮します。これにより、5,000 m/zで45%の透過率を実現し、最大級のクラスターであっても最小の検出限界を得ることができます。トリプルフィルター、9mmロッド、高周波発生器というHIDEN独自の組み合わせにより、最高のm/zでも卓越した解像力を発揮します。 柔軟性 - 分解能と質量範囲のバランスを最適化 新しい20 mm Tri-Filter四重極と400 kHz RFヘッドにより、4,000 amuまでの質量範囲を達成し、9 mm Tri-Filterにより20,000 amuまでの質量範囲を達成しました。 精密Tri-Filter四重極アセンブリ エアゲージによる適合性テスト済み 9mmと20mmのポール径オプション 20,000 amuまでの質量範囲オプション 90度イオンビームディフレクターオプション
