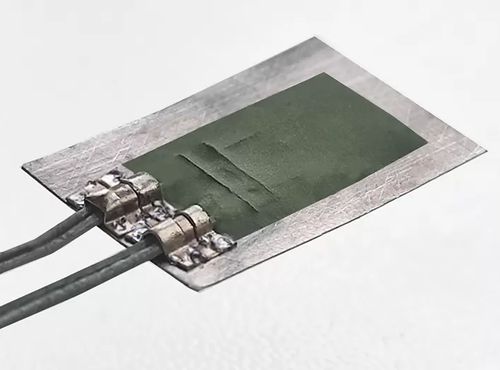

溶接可能ストレインゲージ WTN series

ダイナミック

溶接可能な高温用ひずみゲージは、-269～+900℃の温度範囲で動的荷重を受ける機械装置の細部の変形測定専用です。 これらのゲージは、表面処理（研磨、脱脂など）が複雑なため、または試験体の寸法が大きい（セメント硬化のための熱処理ができない）ために、セラミックセメントによる接着が不可能な場所への設置を目的としています。 構造的には、WTNシリーズひずみゲージはSTNシリーズワイヤひずみゲージで、セラミックセメントで薄い金属箔の小片に取り付けられ、有機シリコンワニスで保護されています。 ゲージの感応グリッドは直径20...30 umのニッケルクロム線でできています。 バッキング材は耐酸化・耐腐食性のニッケルクロム超合金。この材料は、感応グリッドの熱膨張係数に合わせて選択される。 感応グリッドは、900℃での長期使用に耐える高温セラミックセメントを使用してバッキングに取り付けられます。セラミックセメントは、バッキングとグリッドの間の絶縁層としても機能します。セメント層は有機ケイ素ワニスで湿度から保護される。 リード線は、シリカブレードシースの2芯クロメル/アルミケーブルで作られています。コアの直径は通常0.3mmだが、必要に応じて変更可能。リード線の標準的な長さは100mm。
